Schéma zapojení
Komunikace 2xMID a Shinemaster-X
Napájení SEM-X Napájení Shinemaster-X Zapojení CT
Postup
- Update střídačů
- Update baterií APX
- Nastavení střídačů
- Update SEM-X
- Nastavení SEM-X
Update střídačů
Update střídačů MID/MOD
Soubory pro update Vám poskytneme na podpora@solsol.cz. Do emailu uveďte SN zařízení které budou na instalaci.
Update baterií APX pro Střídače MOD/MID
Soubory pro update Vám poskytneme na podpora@solsol.cz.
Nastavení střídačů
Nastavení střídačů MID/MOD
Důležité nastavení pro funkci střídačů se zařízením SEM-X:
- Czech country code – nastavíme na display střídače
- Export limit – Disable - – nastavíme na display střídače
- COM Adresa – COM Adresu nastavujeme v ShineTools. Pro každý střídač je třeba nastavit vlastní adresu.
Update SEM-X
Připojení k zařízení Shinemaster-X
Ke Shinemaster-X se připojit dvěma způsoby:
- LAN
- WIFI
LAN – K Shinemaster-X se můžeme připojit pomoct UTP kabelu do konektoru LAN. Po připojení zadáme v prohlížeči IP adresu 192.168.0.254 a zobrazí se nám hlavní stránka Shinemaster-X
Přihlašovací údaje
Jméno: Admin
Heslo: Admin
WIFI – Je třeba se připojit na stejnou sít jako je Shinemaster-X a poté vyhledat IP adresu, které byla přidělena tomuto zařízení. IP adresu zadáte do prohlížeče.
Přihlašovací údaje
Jméno: Admin
Heslo: Admin
FW verze
Verzi FW zjistíme na hlavní stránce Systém information/ShineMaster-X/Software information
Nyní je nejaktuálnější verze 1.0.5.3
Aktualizace SEM-X
Jsou dva způsoby, jak aktualizovat SEM-X:
- Přes USB disk
- Přes Shinemaster-X rozhraní
1. Aktualizace SEM-X – přes USB disk
- Formát Flash disku – FAT32
- Nahrát soubory ShineMaster-X.tar.bz2 ve formátu složky složky update/ShineMaster-X
3. Flash disk zasunout do ShineMasteru-X
4. Jakmile přestanou blikat LED diody, update je hotový
2. Aktualizace SEM-X – Přes Shinemaster-X rozhraní
V rozhraní Shinemaster-X musíme nahrát soubor do Product Maintance/Software Upgrade. Zde nahrajeme soubor z počítače – vybereme soubor, který chceme nahrát a dáme Upgrade. Jakmile update skončí, tak bych doporučil zkontrolovat na hlavní stránce verzi FW.
Nastavení SEM-X
Přidání střídačů do SEM-X

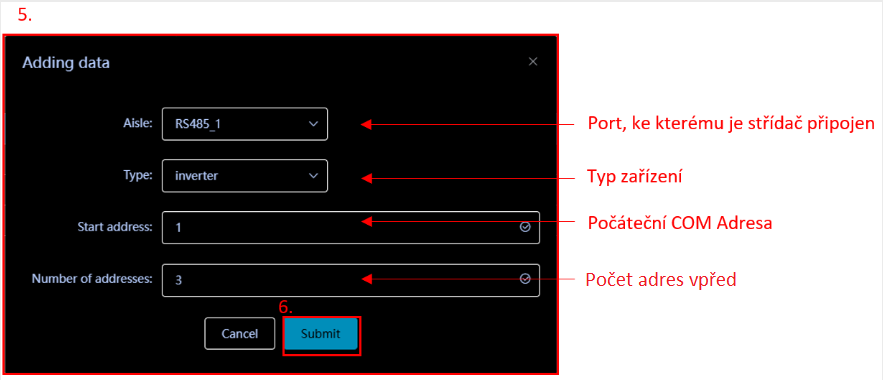

Střídače přidáváme v Device Monitor/Inverter. Nejprve vybereme port, na kterém jsou střídače přidány a poté dáme Inquire. Kliknutím na Add zadáme parametry přidávaných střídačů.
Kontrola přidaných zařízení
Po přidání zařízení je třeba zkontrolovat správný status všech přidaných zařízení
Smart meter
Smart meterSmart meter je již přidaný defaultně, ale v případě že by nebyl tak jej přidáváte v sekci Device settings/Meter
Smart meter CHINT – COM adresa 4
Smart meter Eastron – COM adresa 2
Nastavení exportních limitů
Exportní limity se nastavují Systém Settings/Energy Management/2.Export limitation configuration
Zakázané přetoky
Export limit: Enable
Export limit Power 0%
Povolené přetoky
Export limit: Disable
Omezené přetoky
Export limit – Enable
Export limit Power: 0-100 % (podle množství povolených přetoků)
Export limit power/ XX:Export – V případě nastavení plusové hodnoty střídač exportuje do sítě požadovaný výkon za všech okolností.
Export limit power/ -XX:Import –V případě nastavení mínusové hodnoty střídač importuje ze sítě požadovaná výkon a tím způsobý že neexportuje do sítě žádný výkon.
Nastavení symetrie/asymetrie
Nastavení asymetrie provedete Systém Setting/Energy Management/3.Regulatory management
Nastavení:
Total-phase regulation – symetrický provoz
Single-phase regulation – asymetrický provoz
Nastavení režimu
LOAD First – Self consumption
Battery first – TOU Charging
Grid first – TOU Discharging
Troubleshooting
Nelze se připojit ke Shinemaster-X
Pokud se Vám nedaří připojit ke Shinemaster-X přes webové rozhraní, tak je třeba zkontrolovat Nastavení IP adresy počítače
- Klikněte na tlačítko Start v levém dolním rohu -> Ovládací panely -> Centrum síťových připojení a sdílení.
2. V levém podokně klikněte na možnost Změnit nastavení adaptéru.
3. Najděte ikonu "Místní připojení". Dvakrát klikněte nebo klikněte pravým tlačítkem myši na místní připojení a vyberte možnost "Vlastnosti".
4. Vyberte možnost Protokol IP verze 4 (TCP/IPv4) -> Vlastnosti.
5.V okně Internet Protokol IP verze 4 (TCP/IPv4) vyberte možnost "Použít následující IP adresu" (Použít následující IP adresu) a zadejte IP adresu 192.168.0.XXX (XXX se pohybuje od 2 do 253), masku podsítě: 255.255.255.0 a výchozí bránu: 192.168.0.1. Server DNS není nutné nastavovat.
6. Po dokončení konfigurace klikněte na tlačítko "Uložit".
Jak dát zařízení SEM-X, Shinemaster-X online
Zařízení SEM-X, Shinemaste-X můžeme dát online stejně jako když bychom chtěli dát online jiný střídač Growatt. V aplikaci ShinePhone zvolíme elektrárnu a dáme přidat datalogger a poté uděláme scann QR kódu na spodní straně zařízení Shinemaster-X.
Pokud i po naskenování QR nevidíte zařízení online, tak je třeba zkontrolovat nastavení serveru viz. Nastavení níže. Je třeba aby Server byl nastaven na server.growatt.com.
Co dělat, pokud střídač nekomunikuje se Shinemaster-X
Jestli je střídač online zjistíme -> Device management -> Inverter -> Equipment Information
Pokud u střídače není status online proveďte následující kroky:
- Řádná kontrola zapojení komunikace viz. Schéma zapojení.
- Kontrola nastavené COM Adresy ve střídači a ve Shinemaster-X
3. Nastavení RS-485 ve Shinemaster-X
Správné nastavení pro střídač MID/MOD
Pokud je nastavení jiné, tak ho lze změnit ve Device management -> Datalogger -> RS485
