Správné zapojení proudových transformátorů

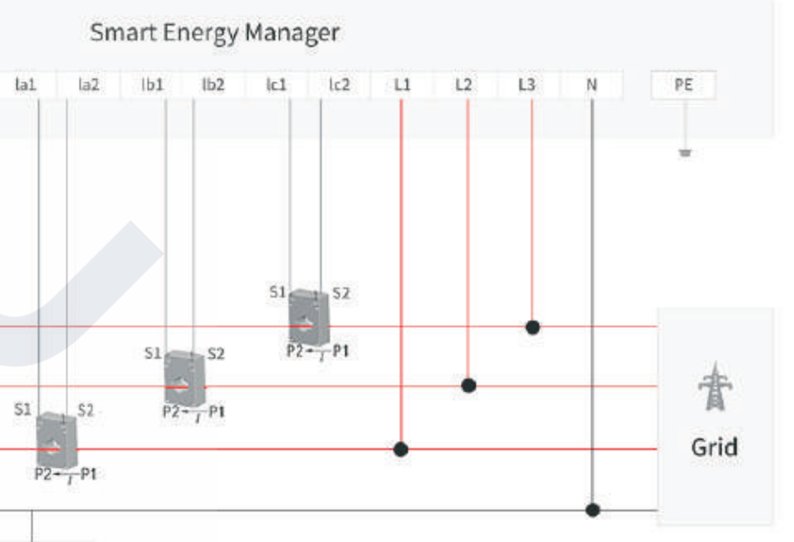

Proudové transformátory musí být zapojený dle schéma z instalačního manuálu. V případě nesprávného zapojení nebudou korektně fungovat.
Jak poznat nesprávné zapojení proudových transformátorů?

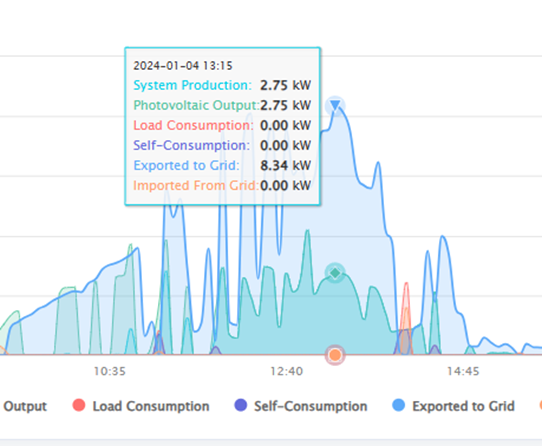

Jeden z ukazatelů, kdy můžeme špatně zapojené CT, je monitoring na adrese server.growatt.com.
V příkladu na obrázku níže, střídač exportuje do sítě výkon, který sám nevyprodukoval. To znamená, že jsou otočené CT a systém ukazuje import ze sítě jako export do sítě.

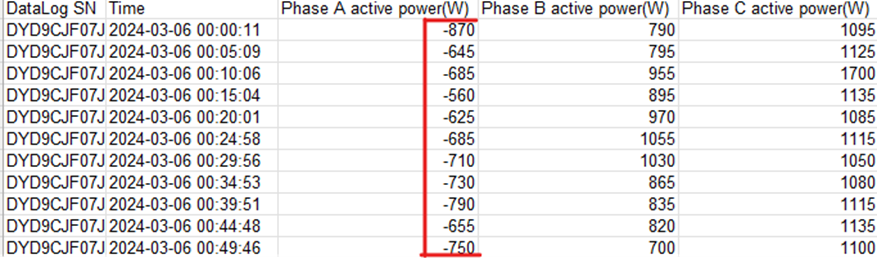

Druhý z ukazatelů jsou historická data ve smart meteru, kdy dochází k exportům do sítě i když střídač nevyrábí. To znamená, že ve skutečnosti dochází k importu ze sítě, jedná se tedy o otočené CT.

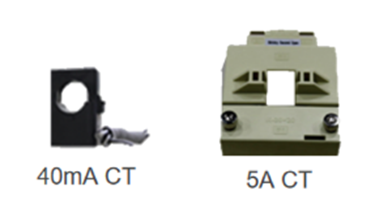

Jaké proudové transformátory jsou součástí balení?
| SEM Model | SEM-E 50kW | SEM-E/SEM 100kW | SEM 300kW | SEM 600kW | SEM 1MW |
| Voltage | 230/400Vac (100 - 264Vac) | ||||
| CT data | 100A/40mA | 250A/40mA 250A/5 | 600A/5A | 1200A/5A | 2000A/5A |
Mohu použít jiné proudové transformátory?
Jiné CT lze použít, je třeba věnovat pozornost sekundárnímu proudu. V balení naleznete dva druhy smart meteru. Jeden smart meter na sekundární proud 5 A a druhý smart meter je na sekundární proud 40 mA.
Jaká je možná délka vodičů ze smart meteru k CT?
Délka kabelů mezi proudovým transformátorem a SEM může být max. 5 m. Doporučený průřez vodiče je 2,5 mm2.
