Typy smart meterů
Zařízení SEM může obsahovat tyto typy smart meterů:

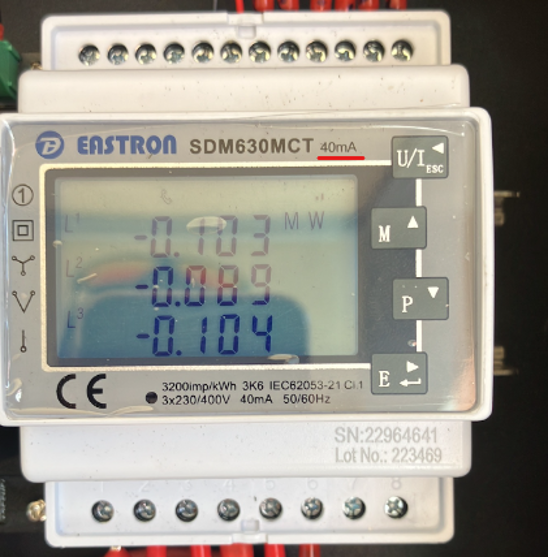

- Eastron SDM63MCT 40mA – použit nejčastěji v konfiguracích SEM 50 a SEM 100. V defaultním nastavení je nastavena hodnota pro sekundární proud proudového transformátoru na 0,04 A (40 mA). Tuto hodnotu nelze měnit a je nutné použít proudové transformátory s tímto sekundárním proudem.

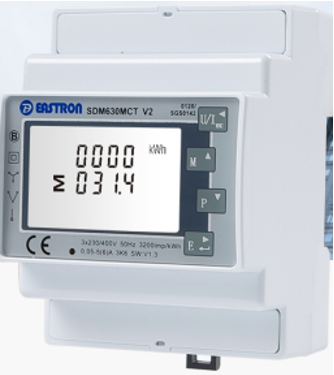

- Eastron SDM630MCT V2 – nejčastěji použití v konfiguraci MAX 100 a výše. V defaultním nastavení je nastavena hodnota pro sekundární proud proudového transformátoru na 5 A. Tuto hodnotu nelze měnit a je nutné použít proudové transformátory s tímto sekundárním proudem.

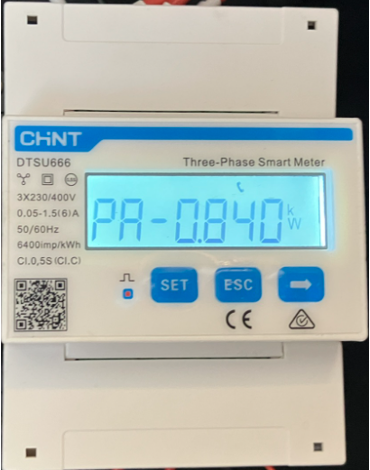

- CHINT DTSU666 – použit ve všech konfiguracíh SEM. V defaultním nastavení je smart meter nastaven na proudové transformátory dodávané v balení. V případě použití jiných CT je třeba smart meter přenastavit.
Defaultní nastavení smart meteru
V případě problému je nutné nastavení zkontrolovat na displeji smart meteru.
Eastron SDM63MCT 40mA
- COM Adresa – 002
- Baud Rate 9,6k
- Sekundární proud 0,04 mA
- Heslo: 1000
Eastron SDM630MCT V2
- COM Adresa – 002
- Baud Rate 9,6k
- Sekundární proud 0,04 mA
- Heslo: 1000
CHINT DTSU666
- COM Adresa – 004
- Baud Rate 9,6k
- Sekundární proud
- Heslo: 601
Nastavení smart meterů Eastron
Smart meter Eastron lze za daných podmínek přenastavit. Jak vyvolat menu smart meteru:
- Podržet tlačítko SET
- Vložit heslo 1000
- Podržet tlačítko SET
V menu smart meteru lze nastavit:
COM adresa
COM adresu je možné změnit, avšak pro správnou funkčnost se tato změna nedoporučuje.
BaudRate
Přenosová rychlost BaudRate je možná změnit, tato změna se však nedoporučuje.
CT1/Primární proud
Hodnota CT1 je nastavena z výroby dle proudových transformátorů dodaných v balení. Je možné tuto hodnotu přenastavit, a to dle použitých transformátorů. Příklad: Při použití CT 250/5A nastavíte hodnotu 250.0
Zapojení Smart meteru
Smart metery v zařízení SEM jsou zapojeny do svorek 485B, GND a 485A. Správné zapojení naleznete ve schématech zapojení.
Jak poznat správnou komunikaci smart meteru?

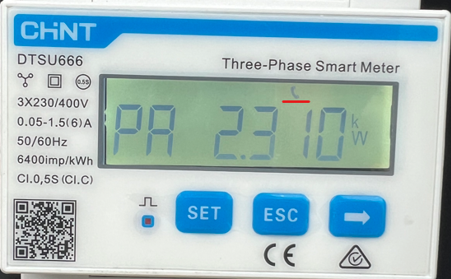

Správná komunikace se smart meterem se pozná podle ikonky telefonu na smart meteru.
Co dělat, když smart meter správně nekomunikuje?
- Zkontrolovat správné zapojení smart meteru
- Zkontrolovat správné nastavení smart meteru
- Ze ShinemasterSetting center odstranit smart meter a znovu jej přidat.
