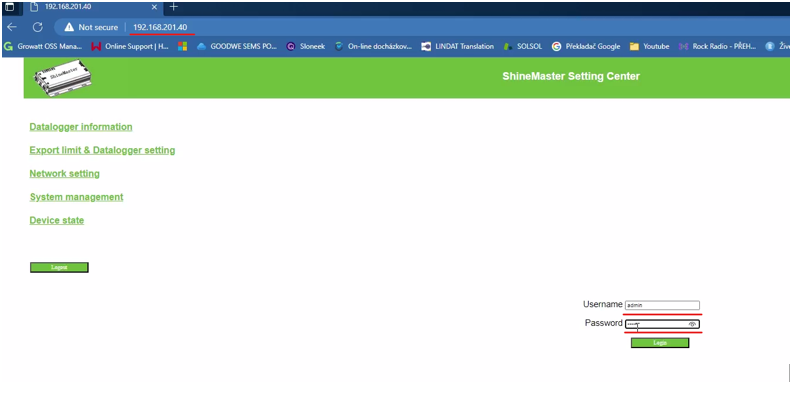

Jak se připojit k Shinemasteru?
K Shinemaster se lze připojit pomocí IP adresy, která byla přidělena tomuto zařízení. IP adresu napíšeme do prohlížeče v PC a poté se zobrazí ShineMaster Setting Center.
Přihlašovací jméno: admin
Heslo: admin

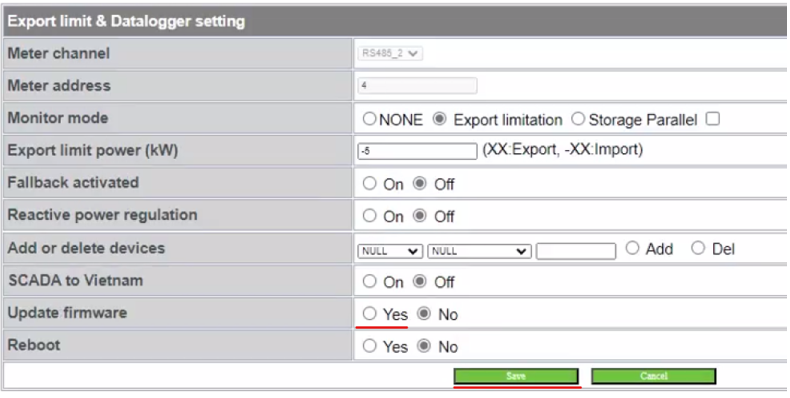

Jak updatovat Shinemaster?
Update lze provést v ShineMaster Setting Center/Export limit & Datalogger setting/Update firmware

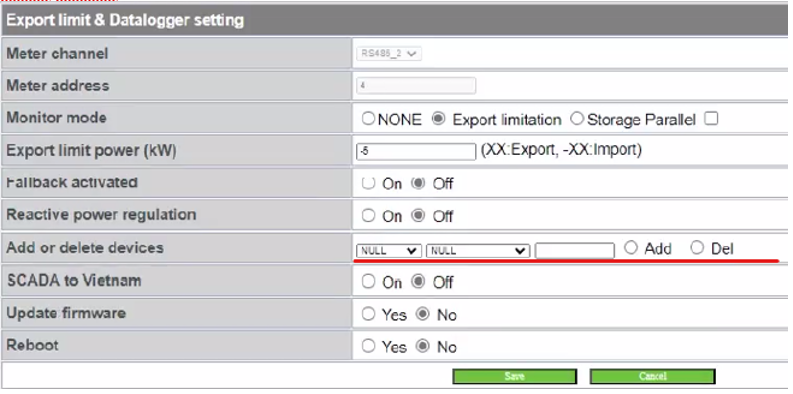

Jak přidat střídač do Shinemasteru?
Střídač lze přidat v ShineMaster Setting Center/Export limit & Datalogger setting/Add or delete devices
- Z první možnosti vyberete RS485_1 pro střídače a RS485_2 pro smart meter
- Z druhé možnosti vyberete Inverter pro střídače, pro smart meter CHINT DTSU666 a pro smart meter Eastron 630CT je možnost SDM630CT.
- Do třetí možnosti zadáváte COM adresu jednotlivého zařízení.
- Možností Add přidáte zařízení.
- Přidání musíte uložit ikonou Save.
Ukázka přidání střídačů
Jak odstranit zařízení ze Shinemasteru?
Zařízení ze Shinemasteru lze odstranit v ShineMaster Setting Center/Export limit & Datalogger setting/Add or delete devices
- Z první možnosti vyberete RS485_1 pro střídače a RS485_2 pro smart meter
- Z druhé možnosti vyberete Inverter pro střídače, pro smart meter CHINT DTSU666 a pro smart meter Eastron 630CT je možnost SDM630CT.
- Do třetí možnosti zadáváte COM adresu jednotlivého zařízení.
- Možností Del odstraníte zařízení.
- Odstranění musíte uložit ikonou Save.
Jak poznám, že jsou zařízení správně přidaná?
Správně přidané zařízení si ověříte ve ShinemasterSetting center/Device state
Každé zařízení zde má status.
- V případě správného přidání má zařízení status Normal
- V případě nesprávného přidání má zařízení status Suspend

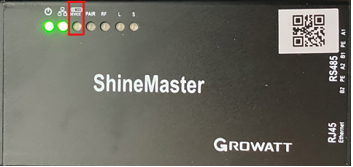

Druhá možnost, jak zjistit stav zařízení, jsou LED kontrolky na zařízení Shinemaster. LED dioda device bliká podle počtu zařízení. Např. jsou přidané dva střídače a jeden smart meter. V tomto případě bude LED dioda blikat 3x.

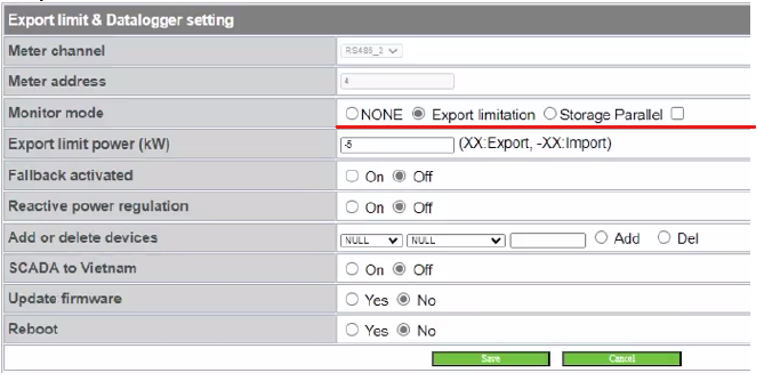

Jak nastavit exportní limity v Shinemasteru?
Nejdůležitější nastavení v Shinemaster je Monitor Mode, ve kterém se nastavují exportní limity.
Funkce exportu není z výroby povolena. Chcete-li tuto funkci použít, musíte ji upravit na konfigurační stránce.
Monitor mode – zde se nastavuje funkce exportních limitů:
- NONE – funkce exportních limitů je vypnuta. Tato funkce je pouze pro monitoring
- Export limitation – zapnutí exportních limitů, kdy současně s povolením funkce zadáváte i hodnotu povolených exportů níže v Export limit power (kW). Používá se v případě připojení sítových střídačů (MOD, MAX…)
- Storage parallel – nastavení používáte v případě připojení hybridních střídačů SPH
Export limit power (kW) – zde se zadávají maximální povolený výkon dodávaný do sítě nebo odebíraný výkon ze sítě. Výchozí hodnota je 0.
- Pokud zadáte "-100", je možné odebrat ze sítě maximálně 100 kW energie. Pokud zatížení překročí 100 kW, střídač zvýší výstupní výkon
- Pokud zadáte "100", systém umožní exportovat 100 kW do sítě. Když výkon sítě překročí 100 kW, systém omezí výkon střídače
Jak zajistit stav zařízení "online" na serveru?
Střídače budou online v případě, že jsou správně zapojené a v Shinemaster Setting Center / device state mají status Normal
Co dělat, když má zařízení status Suspend?
- Zkontrolovat COM adresy ve střídači
- Zkontrolovat nastavení exportních limitů. Exportní limity musí být vypnuty.
- Zkontrolovat správnost zapojení komunikačních kabelů.
Každý z těchto důvodů může způsobit, že střídač nebude správně fungovat a jeho status bude Suspend.
