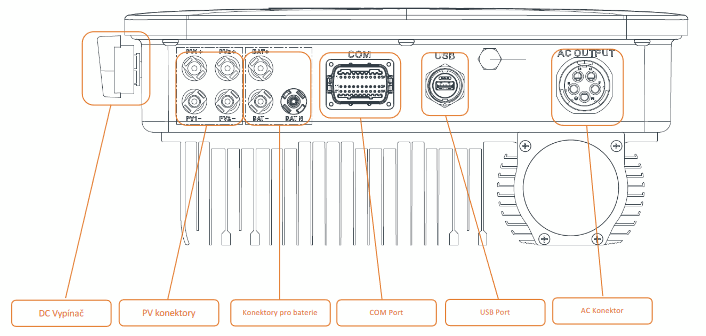

V rámci zapojení střídače je potřeba se nejdříve seznámit s jednotlivými porty střídače. Následně pokračujte podle kroků popsaných níže: AC konektor, PV konektory, konektory pro baterie
AC Konektor
PV Konektory - slouží pro připojení fotovoltaických panelů
Konektory pro baterie - připojujeme baterie APX (kabely pro připojení jsou součástí balení baterie):
-
- Konektor BAT+ oranžovým vodičem na konektor baterie BAT+
- Kontektor BAT- černým vodičem na konektor baterie BAT-
- Konektor BAT N modrým vodičem na konektor BAT N

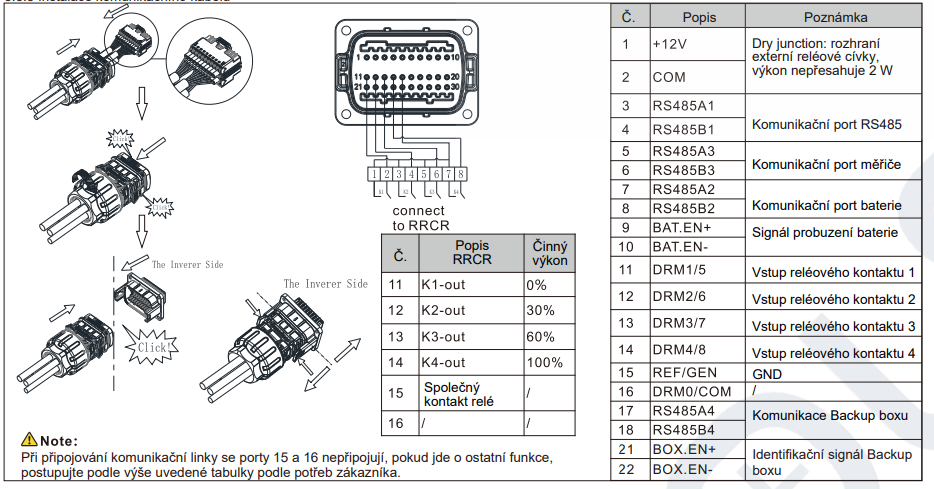

COM Port
USB Port – slouží k připojení dataloggeru Shine Wifi-X, Shine Lan-X
Spuštění systému
Pro správné spuštění systému, následujte prosím postup níže
- Přiveďte napětí do zařízení SYN a proveďte kontrolu, zda je napětí na svorkách.
- Zapněte vypínač baterií APX a chvilkovým stiskem zmáčkněte startovací tlačítko. Tímto úkonem se
přivede DC napětí do střídače. - Zkontrolujte správné zapojení PV konektorů a poté zapněte DC vypínač.
- Zkontrolujte, zda-li je napětí na jističi Inverter v zařízení SYN. V případě že je zde napětí, jistič můžete zapnout.
- Povolte nastavení Backup Box na střídači viz. Návod níže.
- Povolte nastavení Backup Setting na střídači viz. Návod níže.
- Nyní můžete zapnout jistič LOAD.
- V případě správného nastavení LED indikátor zařízení SYN bude svítit zeleně.
- V případě že LED indikátor bude svítit červeně opakujte spuštění systému.
Vypnutí systému
- Vypněte jistič INVERTER a poté jistič LOAD.
- Vypněte vypínač baterie.
- Vypněte DC vypínač.
- Počkejte až všechny LED indikátory zhasnou.
