Krok č. 1- zapojení SYN 50-XH-30 do sítě:

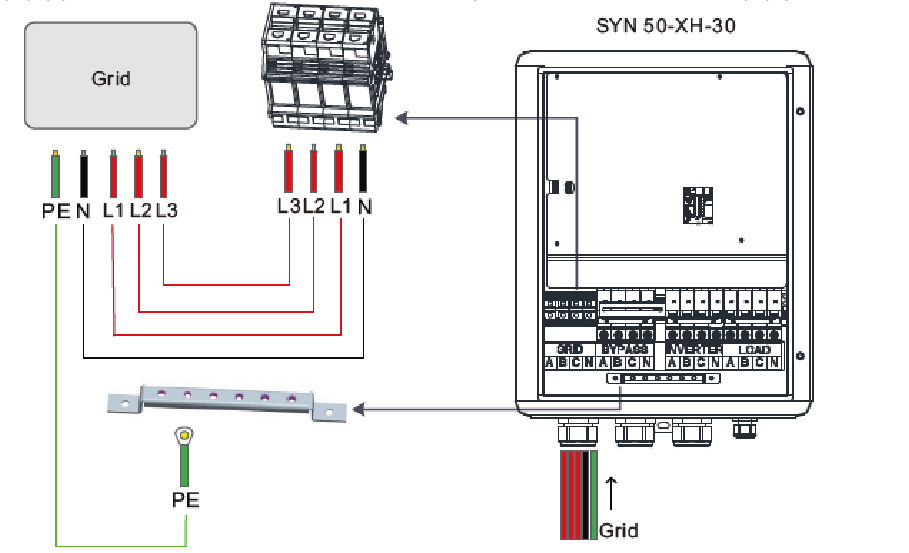

Ze sítě přivedeme 5 vodičů L1, L2, L3, N, PE, které protáhneme levou kabelovou průchodkou. Vodiče L1, L2, L3, N se připojují do svorek na levé straně zařízení SYN. K vodiči PE je třeba nalisovat kabelové oko a připojí se dle obrázku níže.
Krok č.2. - připojení střídače:

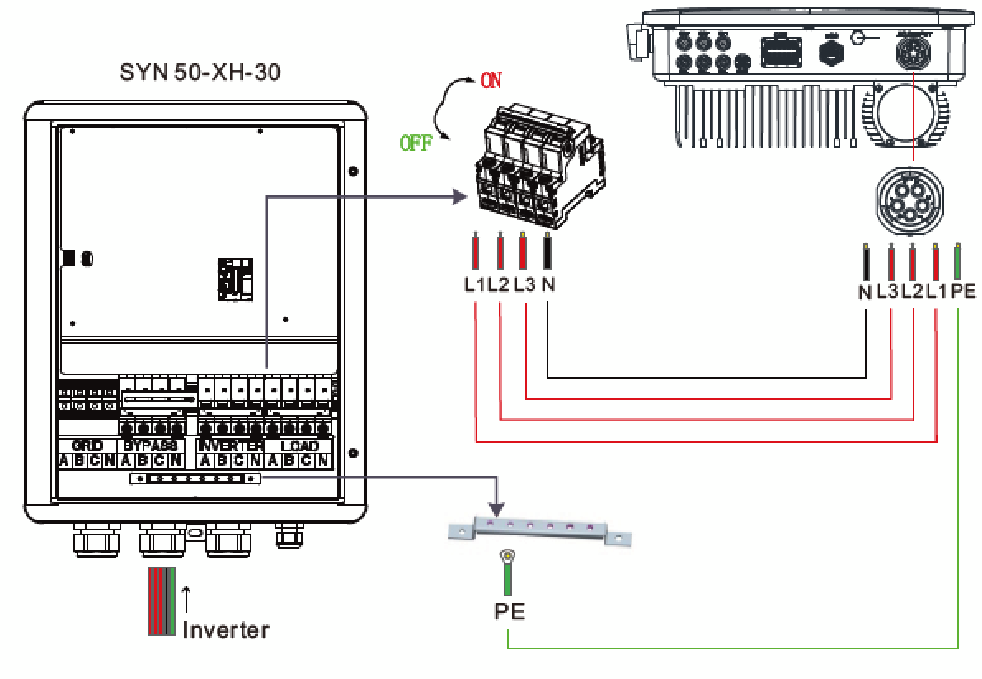

Pro kabelové připojení střídače a zařízení SYN slouží druhá kabelová průchodka viz. Obrázek níže, a přřipojujeme vodiče L1, L2, L3, N k jističi s názvem INVERTER. K vodiči PE je třeba nalisovat kabelové oko a připojí se dle obrázku níže.
Krok č. 3 - zapojení komunikace SYN se střídačem

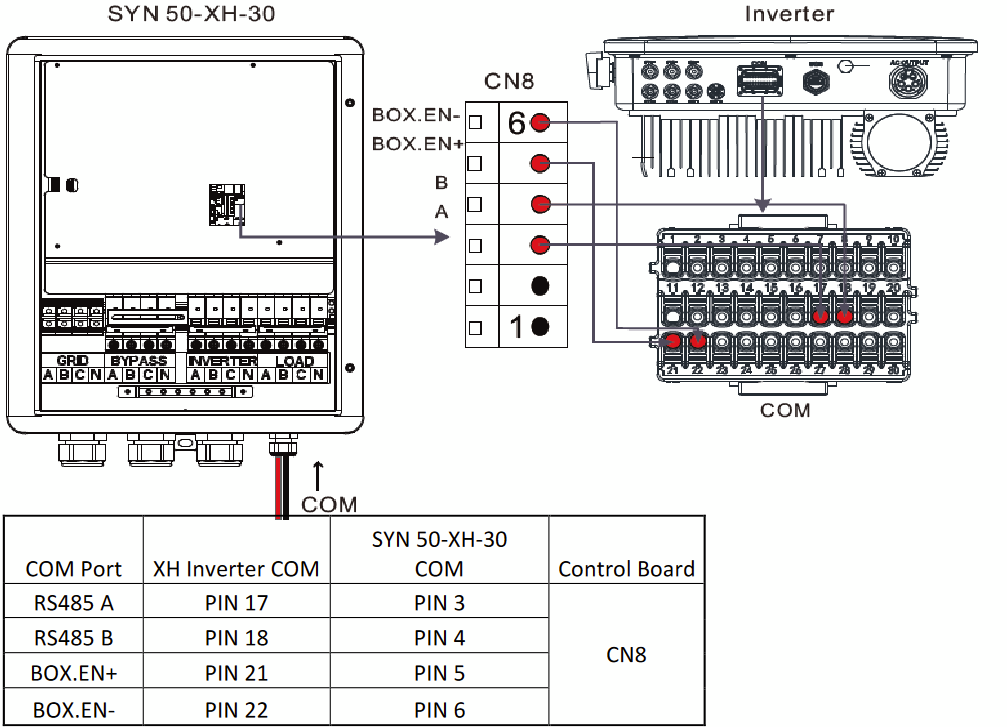

Komunikaci mezi zařízením SYN a střídačem zapojíme pomocí kabelu UTP. Tento kabel zasuneme do kabelové průchodky na pravé straně SYN viz. obr. níže. Vodiče zapojíme viz tabulka.
