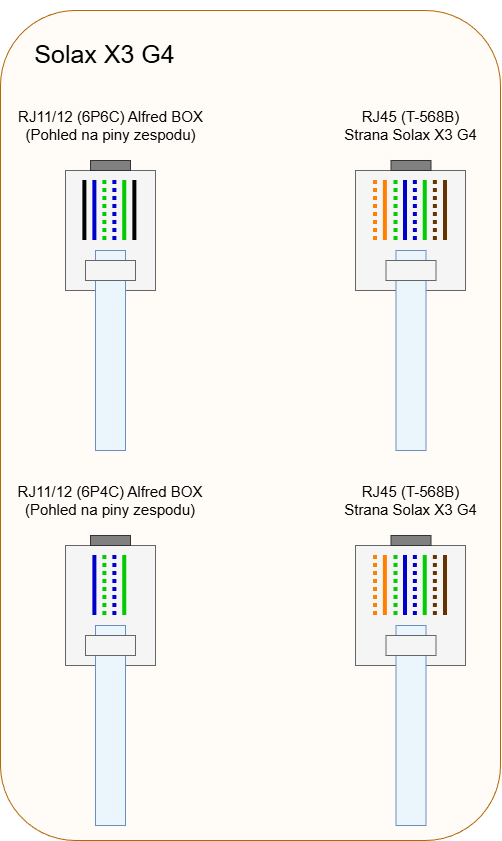

Solax G4
Pro komunikaci se střídači SolaX G4 (např. řada X3 / G4) je použit konektor RJ12 / RJ11 s custom zapojením, které se liší od standardního ethernetového zapojení RJ45.
⚠️ Upozornění:
Ačkoliv může konektor fyzicky připomínat ethernetový port, nejde o síťové rozhraní. Připojení do LAN portu nebo nesprávné zapojení vodičů může vést k nefunkční komunikaci.
Použité vodiče (RJ12 / RJ11 – spodní strana konektoru, pohled na piny)
SolaX G4 využívá 4 vodiče zapojené následovně:
| Pin | Barva vodiče | Funkce |
|---|---|---|
| 1 | Zelený | RS485 A (+) |
| 2 | Bledě modrý | GND |
| 3 | Bledě zelený | RS485 B (−) |
| 4 | Modrý | +12 V |
Pinout je nutné dodržet přesně dle schématu – pořadí pinů je vztaženo ke spodní straně konektoru (PINy).
Zapojení na straně RJ45
Na straně RJ45 je použito standardní zapojení T-568B.
RJ45 konektor slouží pouze jako mechanický a kabelový standard – nepřenáší ethernetovou komunikaci.
Shrnutí zapojení
RJ45: standard T-568B
RJ12 / RJ11: custom pinout pro SolaX G4
Přenos dat: RS485
Napájení: poskytováno ze střídače

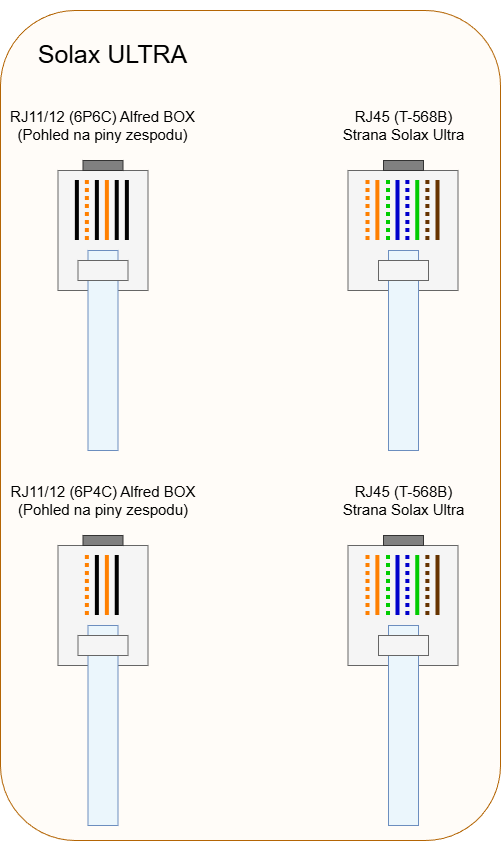

Solax Ultra
Pro komunikaci Alfred BOXu se střídačem Solax Ultra je nutné správně zapinovat datový kabel mezi portem RS485 na střídači a konektorem RJ11/12, který se zapojuje do Alfred BOXu. Tento postup je platný pro komunikaci přes RS485 rozhraní.
Pinout RS485 na straně střídače
Na střídači Solax Ultra je k dispozici svorkovnice RS485 s následujícím zapojením:
| Pin | Funkce |
|---|---|
| 1 | REMOTE_485A |
| 2 | REMOTE_485B |
| 3 | PARALLEL_485AA |
| 4 | PARALLEL_485AA |
| 5 | PARALLEL_485BB |
| 6 | PARALLEL_485BB |
| 7 | REMOTE_485A |
| 8 | REMOTE_485B |
Pro propojení s Alfred BOXem se využívají pouze signály REMOTE_485A a REMOTE_485B.
Pin 1 nebo 7 = 485A
Pin 2 nebo 8 = 485B
Poznámka: Piny 3–6 slouží pro paralelní zapojení více střídačů, při běžném použití s Alfred BOXem se nepoužívají.
Pinout RJ11/12 na straně Alfred BOXu
Konektor RJ11/12 má 6 pozic. Používají se pouze dva piny:
| Pin | Funkce |
|---|---|
| 2 | 485A |
| 4 | 485B |
| 1,3,5,6 | nezapojené (NC) |
Schéma propojení
Zapojení vodičů je následující:
RS485 pin 1 (REMOTE_485A) → RJ11 pin 2 (485A)
RS485 pin 2 (REMOTE_485B) → RJ11 pin 4 (485B)
Ostatní piny zůstávají nezapojené.
Shrnutí
Použijte kroucený pár (twisted pair) pro signály 485A a 485B, aby byla zajištěna správná funkce RS485 komunikace.
Dbejte na to, aby nebyly zaměněny vodiče A a B – jinak se komunikace neprojeví.
Vodiče ukončete do konektoru RJ11/12 podle výše uvedené tabulky.
Po správném zapojení a připojení kabelu by měl Alfred BOX okamžitě začít komunikovat se střídačem.
