Úložiště Growatt APX - Řešení nejčastějších problémů s APX baterií

S jakými nejčastějšími problémy se můžete setkat při spouštění systému obsahující baterie APX (rezidenční)?

• Vadný komunikační kabel (z toho plynoucí špatná komunikace) mezi:
  • PM - Power Module (BMS) a BM - Battery Module (baterie)
  • BM (baterie) a BM (baterie)
  • Střídač a PM (BMS)
• Špatná verze firmware PM (BMS) a BM (baterie)
• Vadný bateriový modul
• Baterie se samovolně vypínají
• Nefunkční paralelní spojení dvou bateriových setů

Pořadí zapínání systému

Důležité je dodržet správnou sekvenci zapínaní systému, který je sestaven ze střídače řady MOD nebo MID a baterií APX

1. Otočení vypínače na levé straně BMS z pozice OFF do ON
2. Podržení tlačítka ON na pravé straně BMS (cca 3 sekundy) než dojde ke „cvaknutí“ uvnitř BMS
3. Spuštění PV na levé straně střídače (pro správné spuštění je nutné napětí na DC (PV) straně střídače)
4. Dojde k automatickému spuštění BMS a baterií (řídí si sám střídač)
5. Zapnutí AC

Vadný komunikační kabel

Vadný komunikační kabel mezi PM (BMS) a BM (baterie) / BM (baterie) a BM (baterie)

V případě, že nedojde ke spuštění bateriových modulů, je možné, že je vadný kabel mezi BMS a baterií a kabel je nutné nahradit. V případě nouze lze náhradní kabel vyrobit pomocí UTP kabelu.

V případě, že je vadný kabel mezi bateriemi, je možné toto identifikovat pomocí několika vodítek/způsobů:

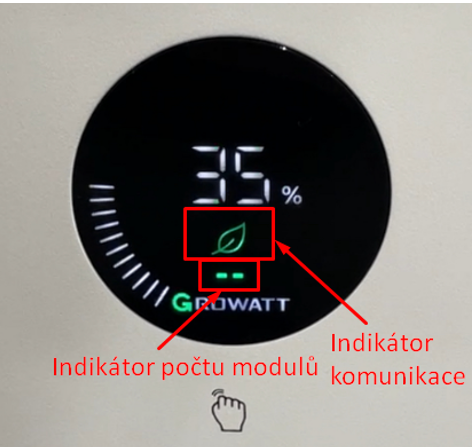

• Počet proužků na BMS musí odpovídat počtu bateriových modulů připojených ke konkrétní BMS. Pokud počet proužků neodpovídá počtu připojených modulů, některý z bateriových modulů nebo komunikačních kabelů je vadný.

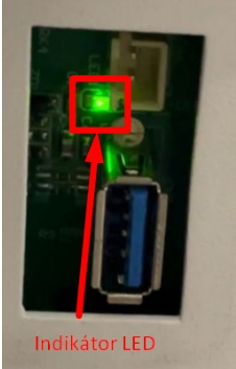

• Blikající LED indikátor bateriového modulu – indikátor se nachází na pravé straně bateriového modulu pod černou plastovou krytkou. Po jejím odšroubování je vidět indikátor nad USB konektorem.
  • Baterie bliká zeleně: je „probuzená“, ale v OSS ji nelze zobrazit. Je vadný komunikační kabel.

• • Baterie nebliká zeleně, ale ostatní ano: je nutné baterii „probudit“ pomocí vyrobeného budícího UTP kabelu (spojit piny 1 a 2 (oranžový a bílo-oranžový)). UTP kabel se vsune do komunikačního portu v baterii a po dvou sekundách vysune.
    • Baterie se rozbliká: je vadný komunikační kabel vedoucí do tohoto bateriového modulu
    • Baterie se nerozbliká: je vadný bateriový modul

Vadný komunikační kabel mezi PM (BMS) a BM (baterií)

V případě, že je vadný kabel mezi PM (BMS) a BM (baterií), projevuje se to následovně:

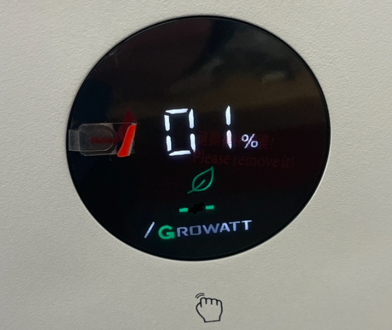

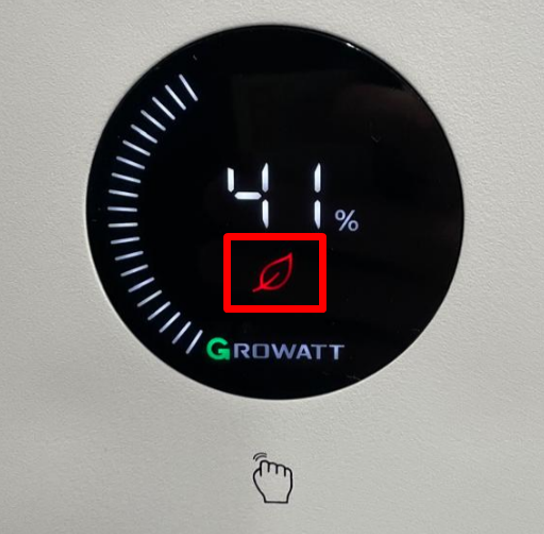

• Lístek na displeji BMS nejdříve bliká zeleně, po chvíli začne svítit červeně

Špatná verze firmware mezi PM (BMS) a BM (baterie)

V případě, kdy je buď mezi bateriovými moduly mezi sebou, nebo mezi bateriovými moduly a BMS rozdíl ve firmware, projeví se to následujícími způsoby:

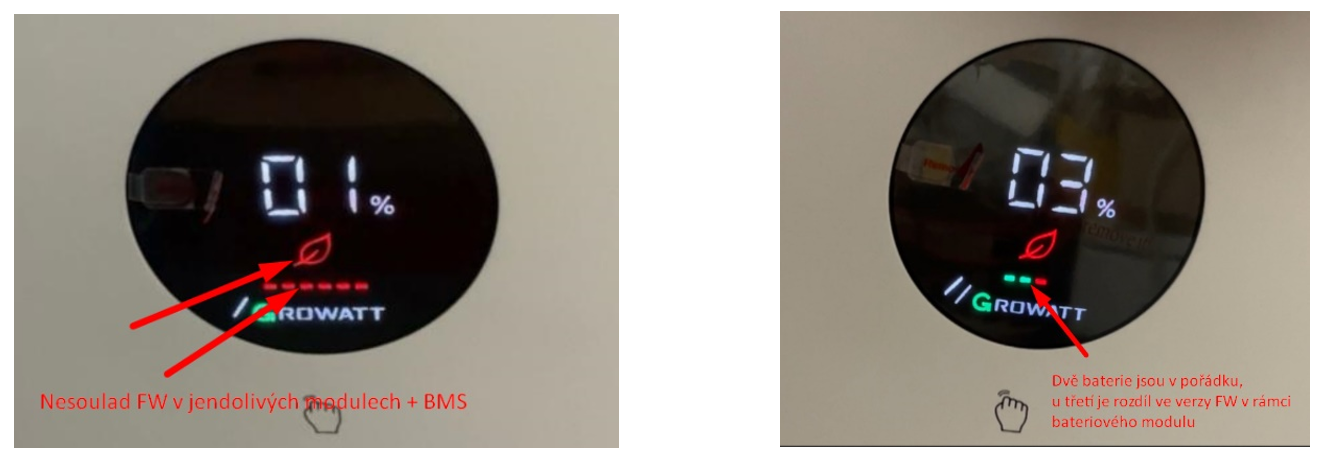

• Na displeji BMS svítí červený lístek a červené proužky značící jednotlivé moduly
• Na displeji BMS svítí červený lístek a jeden nebo více proužků svítí červeně. Tuto situaci lze poznat v OSS, zobrazením firmware verze bateriových modulů. Ten, který má jiný firmware, je nutné updatovat

Vadný bateriový modul

Vadný bateriový modul se rozezná tak, že se po spuštění systému nezobrazí všechny moduly (proužky) na displeji BMS.

• Je třeba odšroubovat kryty USB portu všech bateriových modulů (kryty jsou umístěné na pravé straně bateriových modulů). U jednoho z bateriových modulů nebude blikat LED indikátor umístěný nad USB portem.

• V dalším kroku je nutné baterii „probudit“ pomocí vyrobeného budícího UTP kabelu (spojit piny 1 a 2 (oranžový a bílo-oranžový)). UTP kabel se vsune do komunikačního portu v baterii a po dvou sekundách vysune.
  • Baterie se rozbliká: je vadný komunikační kabel vedoucí do tohoto bateriového modulu
  • Baterie se nerozbliká: je vadný bateriový modul

Baterie se samovolně vypínají

V případě, že dochází k vypínají baterií bez jakékoliv příčiny, je nutné zkontrolovat zapojení komunikačního konektoru ve střídači (do kterých pinů jsou zapojeny jednotlivé vodiče z komunikačního kabelu BMS)

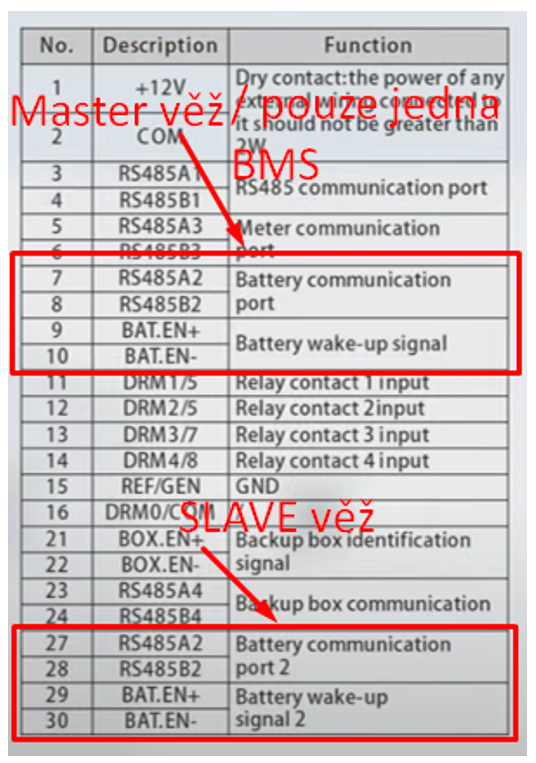

V případě, že jsou tyto vodiče zapojeny do PIN 27 - 30, je třeba je přepojit do správných pinů, tedy PIN 7 - 10. Piny 27 - 30 jsou určeny pouze pro paralelní spojení dvou bateriových setů, a to konkrétně pod věž která je SLAVE.

Nefunkční spojení dvou paralelních setů baterií

Zapojení Master - Slave

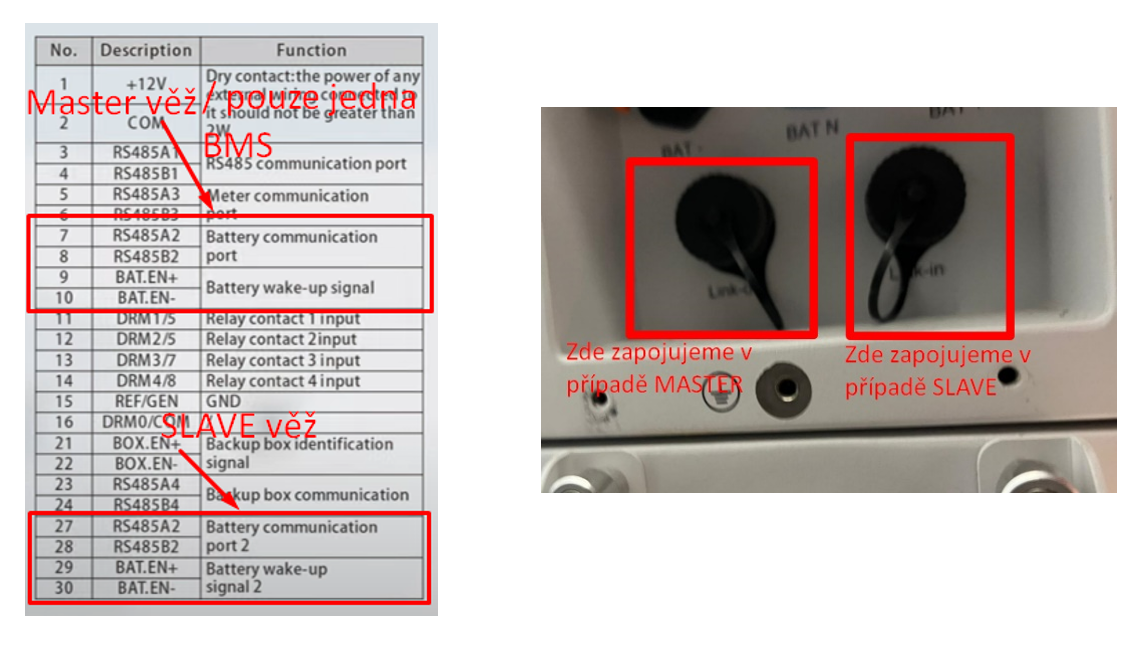

V případě nefunkčního spojení bateriových setů sestávajícího se ze dvou "věží" baterií, je nutné zkontrolovat, aby Master věž byla zapojena v konektoru s komunikačními vodiči do PIN 7, 8, 9, 10 a Slave věž zapojena do PIN 27, 28, 29, 30.

Další podmínkou je, aby propojovací vodič mezi BMS byl veden z Master věže z výstupu OUT na levé straně BMS do vstupu IN na levé straně BMS, která je Slave.

Nefunkční monitoring

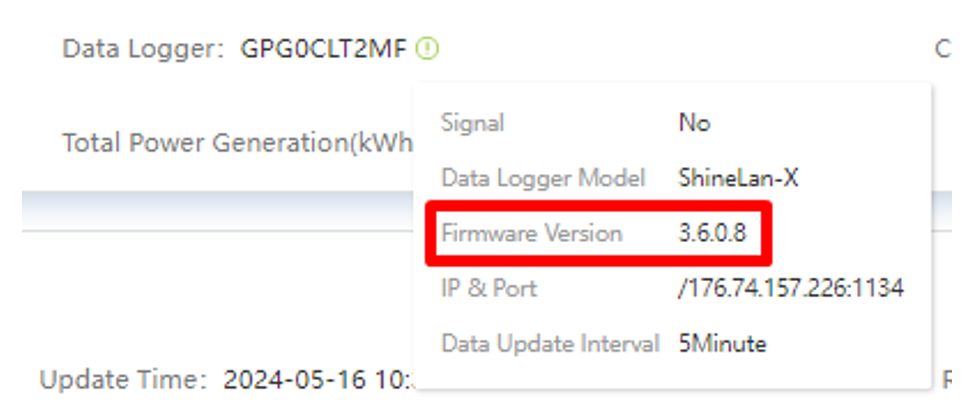

Pokud je střídač připojen k internetu pomocí LAN dataloggeru, je nutné, aby datalogger byl s nejaktuálnější verzí firmware (minimálně 3.6.0.8). Pokud dataloggeru není s minimální verzí firmware, může docházet k tomu, že je zobrazováno pouze SOC jedné ze dvou věží, i když systém funguje správně.
