Growatt MID-XH - Dry contact (někdy označováno jako Dry connect) neboli Suchý kontakt
Měnič MID TL3-XH je vybaven funkcí suchého kontaktu. Jakmile je tato funkce aktivována, výstupy 1 a
2 portu COM na měniči vysílají signál 12 V, když výstupní výkon měniče dosáhne předem nastavené úrovně aktivačního výkonu. Tento signál lze použít jako aktivační nebo deaktivační signál pro jiná zařízení. Naopak, když výstupní výkon měniče dosáhne stanovené úrovně deaktivačního výkonu, výstupní napětí z pinů 1 a 2
portu COM měniče se změní z 12 V na 0 V, čímž poskytne další signál, který lze použít jako aktivační nebo deaktivační signál pro jiná zařízení.
COM port střídače:
Pro připojení se používají se PINY 1 (+12V) a 2 (COM) na COM portu střídače, kdy výkon jakéhokoliv externího vedení připojeného k němu by neměl být větší než 2 W
Konfigurace suchého kontaktu na webové stránce serveru:

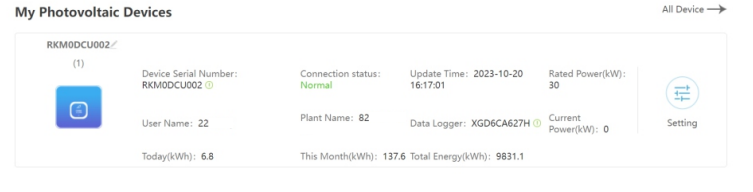

Krok 1. Přihlaš se svým účtem na server growatt

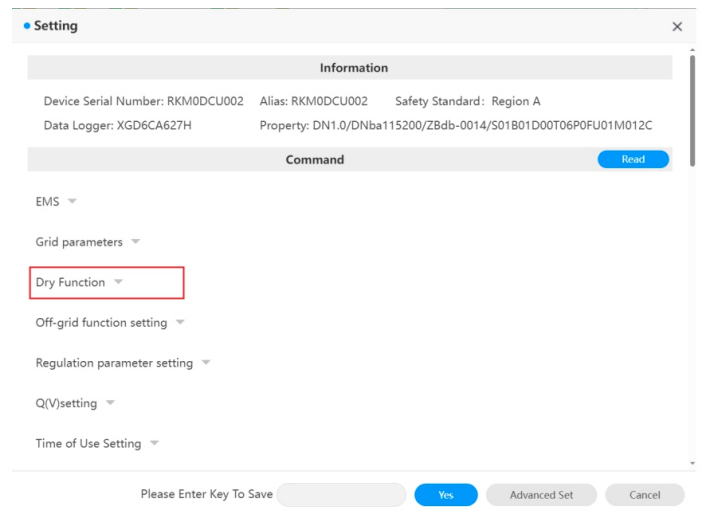

Krok 2. Nastavení funkce suchého kontaktu - zapnuto ANO/NE

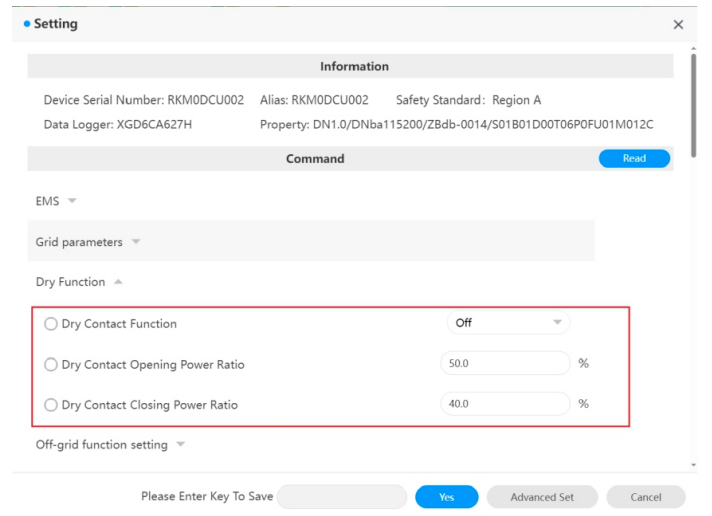

Krok 3. Nastavení spouštěcího/deaktivačního výkonu suchého kontaktu
Možné varovné zprávy:
Warning 204 = Dry contact function abnormal
1. Po vypnutí zkontrolujte zapojení suchého kontaktu.
2. Pokud se chybová zpráva stále zobrazuje, kontaktujte podporu společnosti Growatt.
