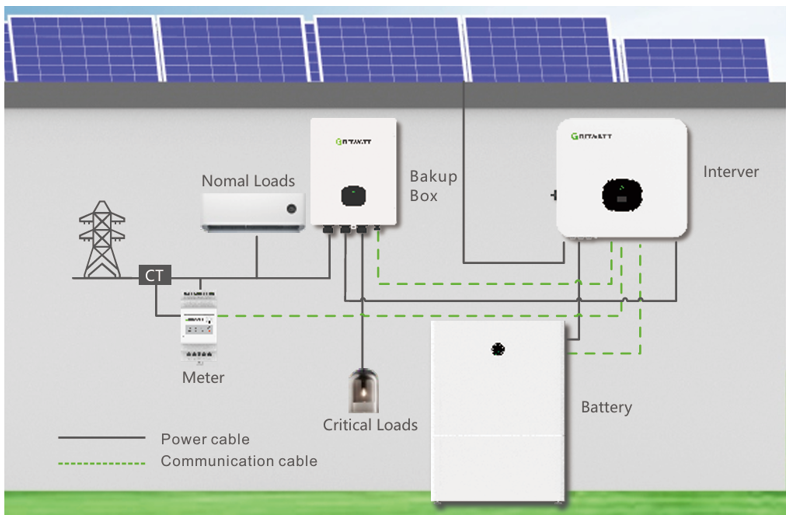

Back-up Box Growatt SYN - Spuštění systému MOD/MID
Pro správné spuštění systému, následujte prosím následující postup:
1. Přiveďte napětí do zařízení SYN a proveďte kontrolu, zda je napětí na svorkách.
2. Zapněte vypínač baterií APX a chvilkovým stiskem zmáčkněte startovací tlačítko. Tímto úkonem přivedeme DC napětí do střídače
3. Zkontrolujte správné zapojení PV konektorů a poté zapněte DC vypínač.
4. Povolte nastavení Backup Box na střídači viz. Návod výše.
5. Povolte nastavení Backup Setting na střídači viz. Návod výše.
6. Zkontrolujte, zda-li je napětí na jističi Inverter v zařízení SYN. V případě že je zde napětí, jistič můžete zapnout.
7. Nyní můžete zapnout jistič LOAD.
8. V případě správného nastavení LED indikátor zařízení SYN bude svítit zeleně.
9. V případě že LED indikátor bude svítit červeně opakujte spuštění systému.
Vypnutí systému
1. Vypněte jistič INVERTER a poté jistič LOAD
2. Vypněte vypínač baterie
3. Vypněte DC vypínač
4. Počkejte až všechny LED indikátory zhasnou
Back-up Box Growatt SYN - Manuální přepnutí na Bypass
V případě poruchy zařízení SYN je potřeba manuálního přepnutí na BYPASS
1. Vypnout celý systém (VYPNOUT AC jističe INVERTER,LOAD a AC jistič, který přivádí napájení z distribuční sítě
2. Vypněte DC vypínač na střídači a baterii APX
3. Počkejte na zhasnutí displeje střídače, baterie a SYN

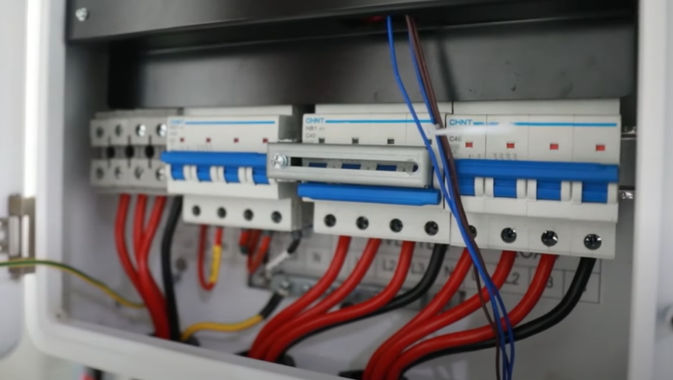

4. Povolte šroub na BYPASS vypínači

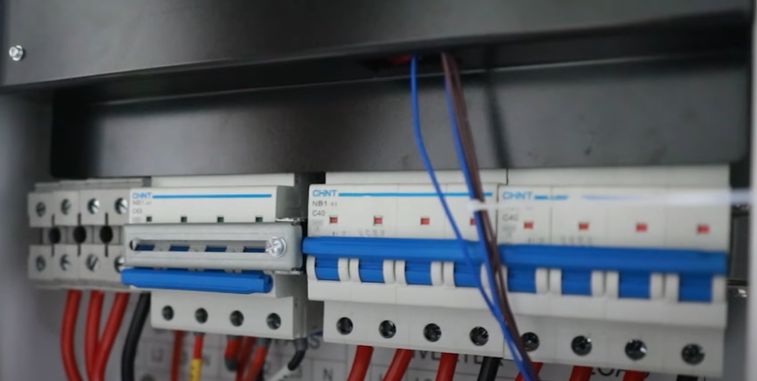

5. Zapněte BYPASS vypínač a zajistěte proti zapnutí vypínač INVERTER
- Back-up Box Growatt SYN - SYN 50-XH-30 (pro MOD-XH) - Popis a zapojení
- Back-up Box Growatt SYN - SYN 100-XH-30 (pro MID-XH) - Popis a zapojení
Více informací naleznete v manuálu a produktové dokumentaci.
