Tyto informace jsou součástí instalačního školení a souvisejících materiálů

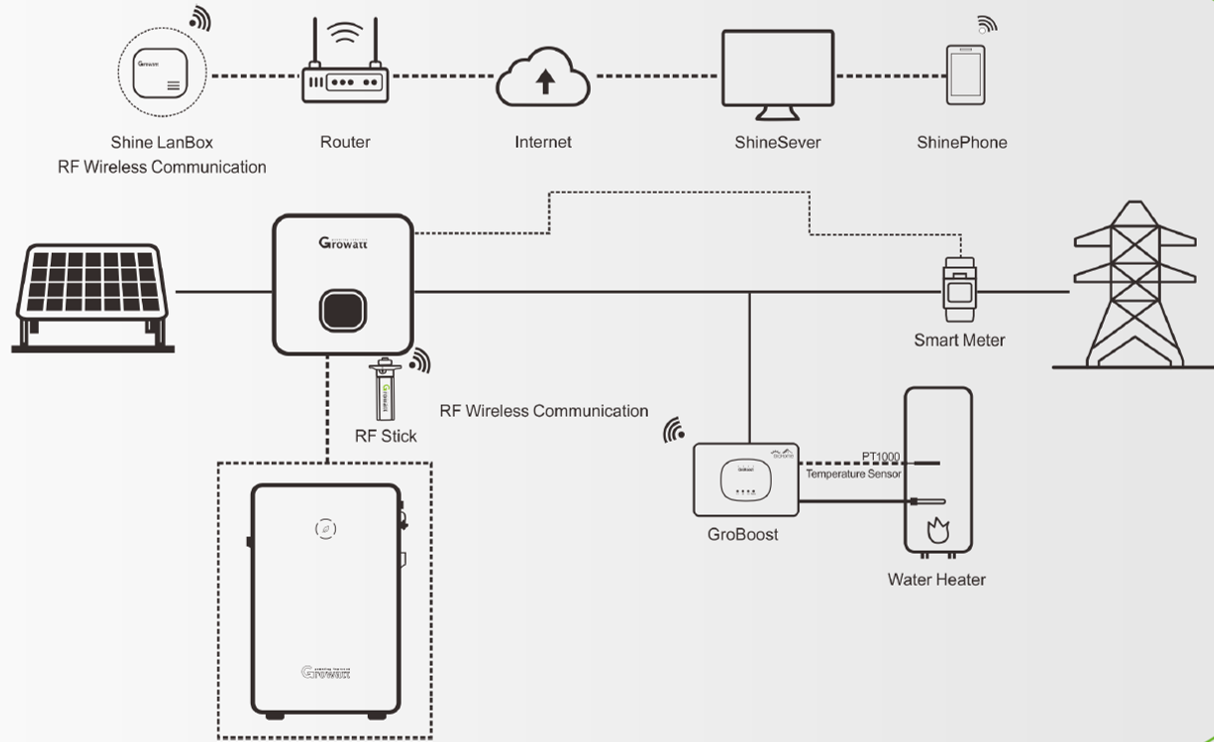

Growatt Groboost - Schéma zapojení:

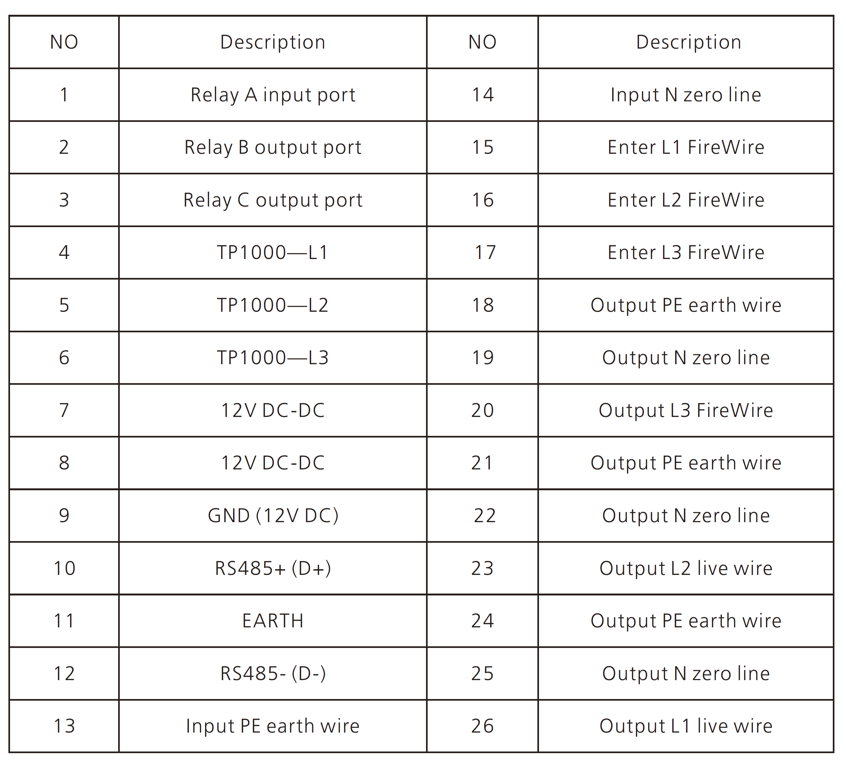

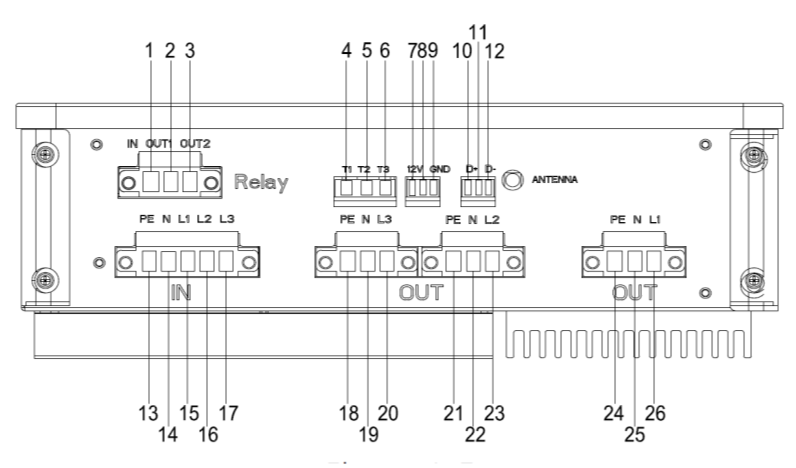

Growatt Groboost - Vstupy:

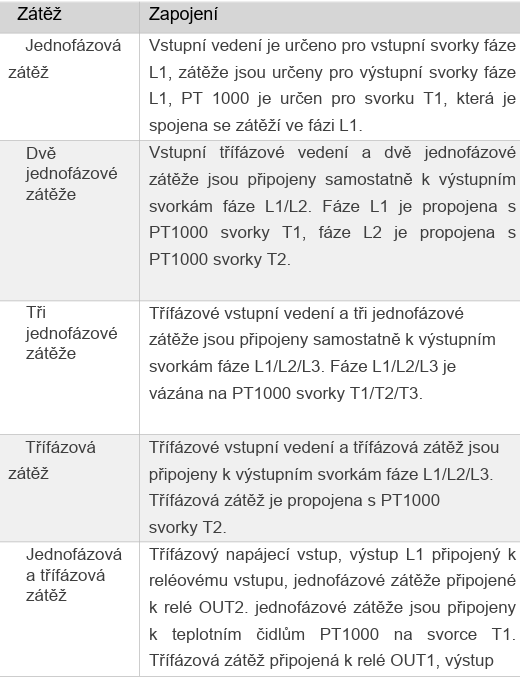

Growatt Groboost - Možnosti zapojení:

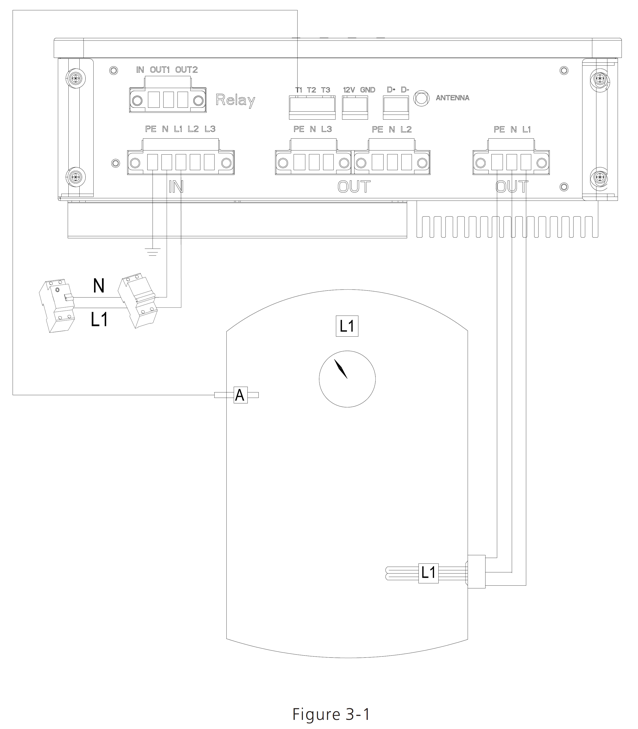

1f zátěž
- Vstup jednofázový výkon, režim nastavitelného jednofázového výkonu L1, s teplotním čidlem PT1000.

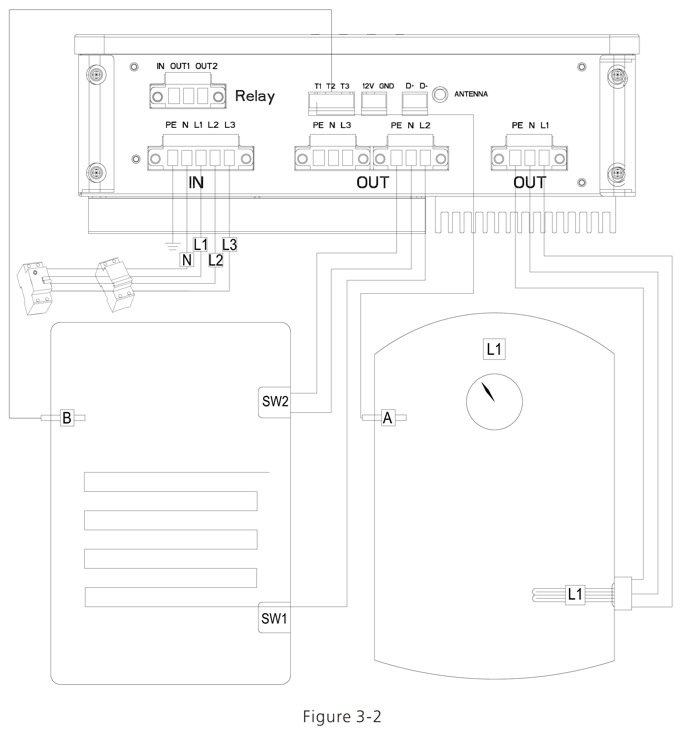

2x 1f zátěž
- Třífázový vstupní výkon, jednofázový režim nastavitelného výstupního výkonu L1 a jednofázový režim pevného výstupního výkonu L2. Každá fáze je vybavena dvěma teplotními čidly PT1000.

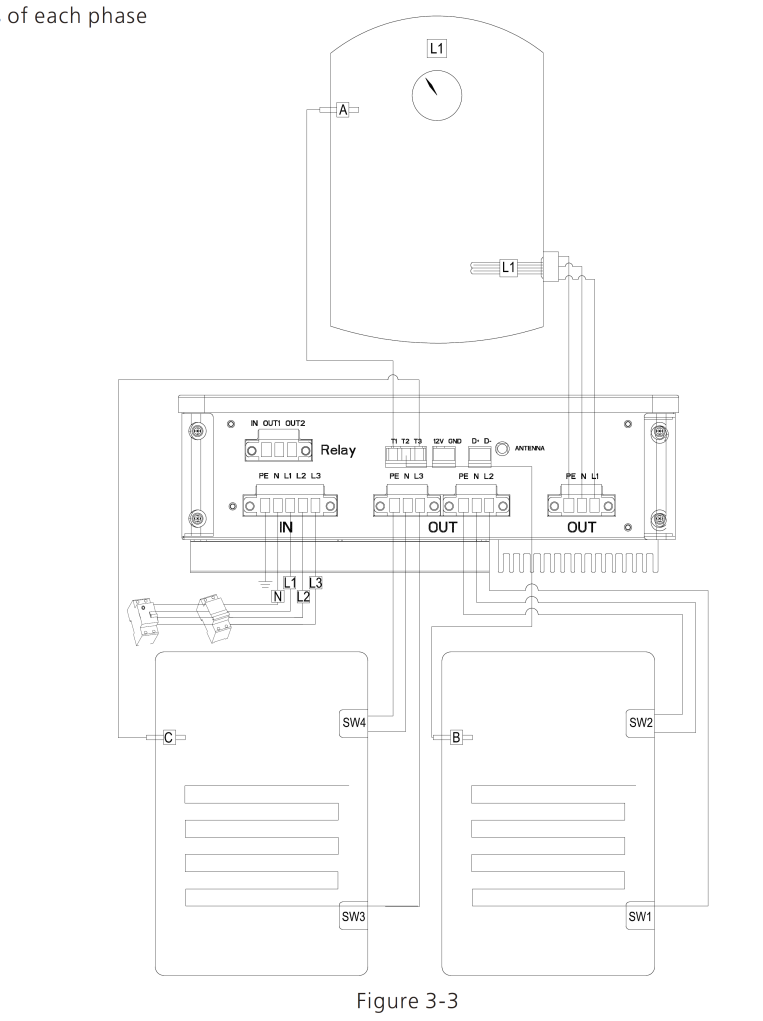

3x 1f zátěž
- Třífázový vstupní výkon, jednofázový nastavitelný režim výstupního výkonu L1 a dva jednofázové pevné režimy výstupního výkonu (L2/L3). Tři teplotní čidla PT1000 pro zátěže každé fáze.

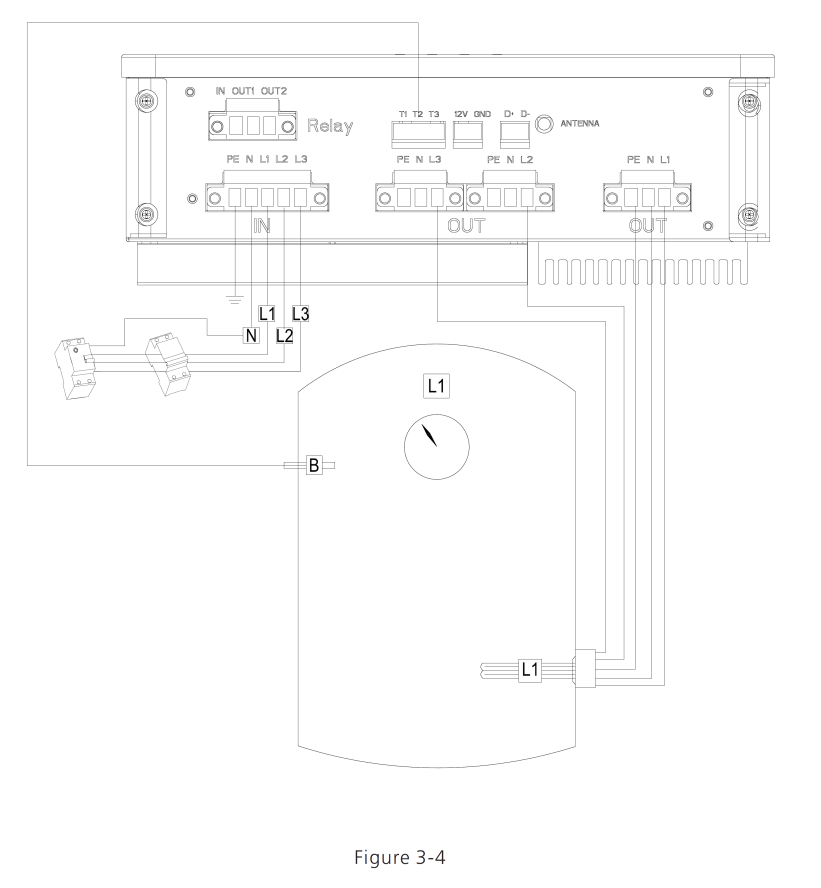

3f zátěž
(nutno vyvést středový vodič N ze spotřebiče!)
- Třífázový příkon, mezi třífázovými L1/L2/L3 je výkon fáze L1 nastavitelný, zatímco výkon fáze L2/L3 je pevný, a jedno teplotní čidlo PT1000 pro třífázovou zátěž. Nastavený jmenovitý výkon zátěže se dělí na na fáze, tedy na každou fázi připadne 1/3 nastaveného výkonu.

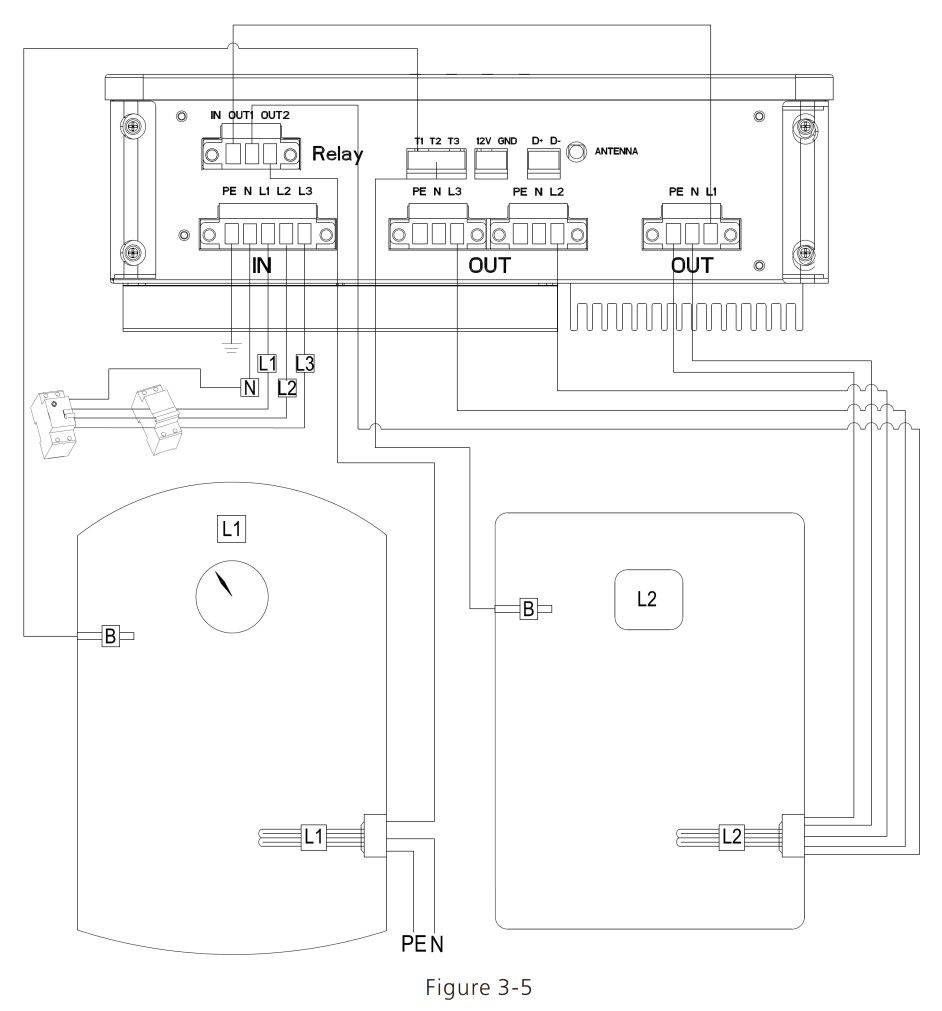

1f zátěž + 3f zátěž
(nutno vyvést středový vodič N ze spotřebiče!)
- Třífázový příkon, mezi třífázovými L1/L2/L3 je výkon fáze L1 nastavitelný, zatímco výkon fáze L2/L3 je pevný. Výkon jednofázové zátěže ve fázi L1 je nastavitelný. Dva snímače teploty PT1000 pro každou zátěž.
- automatické přepínání mezi dvěma zátěžemi pomocí relé se suchým kontaktem).
Poznámka:
- Fáze L1 má nastavitelný režim výstupního výkonu, zatímco fáze L2/L3 má pevný režim výstupního výkonu. Režim nastavitelného výstupního výkonu se používá pro aplikaci FV propojení, výstupní výkon se nastaví pro odporovou zátěž podle přebytku solárního výkonu.
- K fázi L1/L2/L3 se vztahují tři teplotní čidla zvlášť. Svorka T1 je spojena s fází L1, svorka T2 je spojena s fází L2 a třífázovou zátěží, svorka T3 je spojena s fází L3.
Growatt Groboost - Pracovní režimy
Více informací naleznete v manuálu a produktové dokumentaci.
