Tyto informace jsou součástí instalačního školení a souvisejících materiálů
1. Nastavení kódu země – (Country/Area)

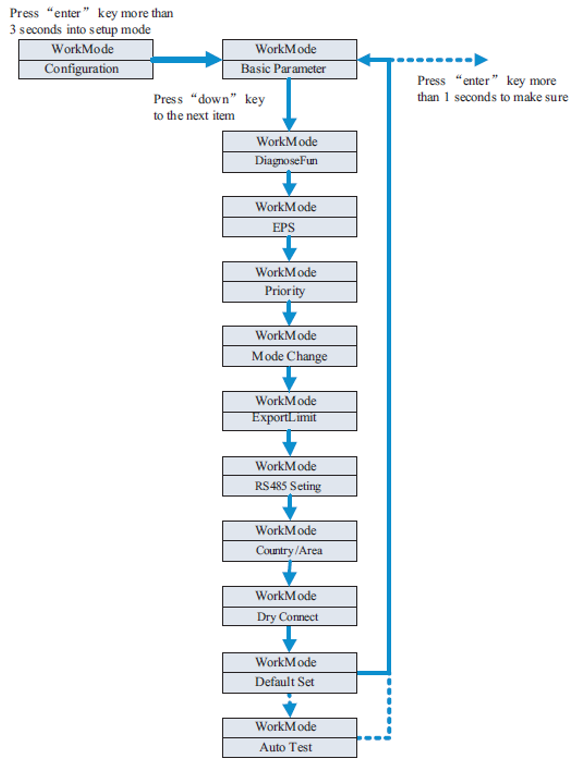

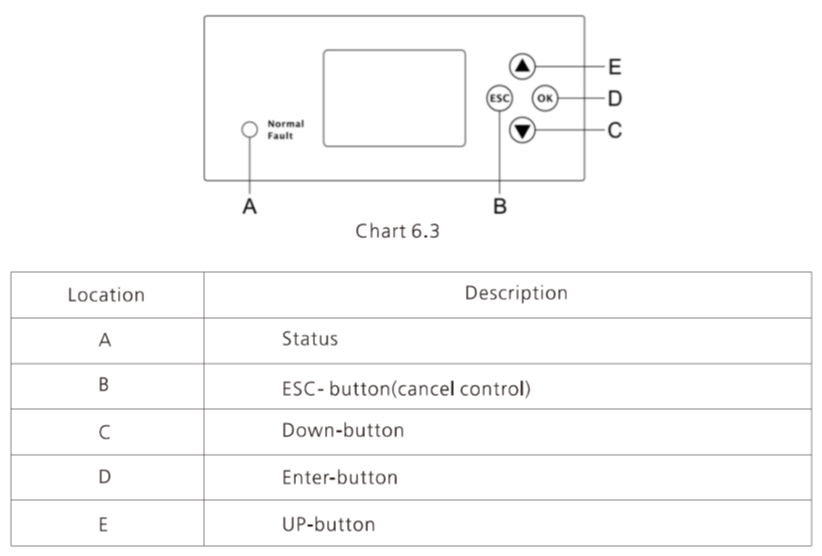

a )Podržet tlačítko OK na více než 3 sekundy– dostaneme se do menu
b) Vybereme Country/Area (CZECH REPUBLIC) – ochrany nastaveny dle aktuálních PPDS CZ

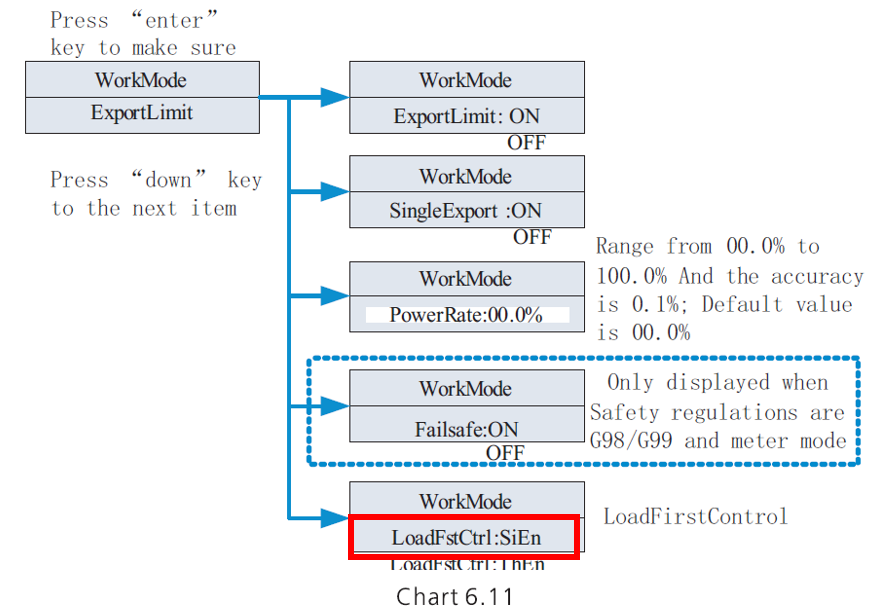

2. Nastavení LoadFirstControl
– pro správnou asymetrii střídače je nutno přenastavit tovární nastavení
Poznámka: Asymetrie střídače je funkční při procentním omezení přetoků SPH (PowerRate: x %) při firmware 050510

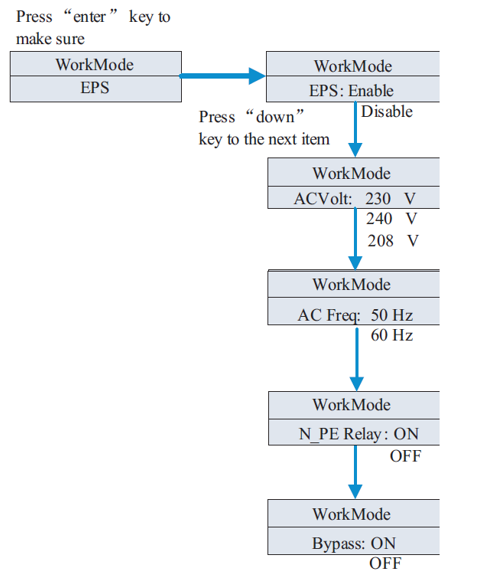

3. Nastavení EPS výstupu
Growatt SPH - Funkce EPS & Bypass
- EPS Disable & Bypass OFF
- Není napění na EPS výstupu za žádných okolností
- EPS Enable & Bypass OFF
- EPS bez napětí při napětí z DS. V případě výpadku DS musí být připojena zátěž na EPS Výstup přes ATS přepínač
- EPS Disable& Bypass ON
- EPS je pod napětím, když je napětí z DS. A naopak EPS je bez napětí když není napětí na DS
- EPS Enable & Bypass ON (standardní nastavení)
- EPS je pod napětím za všech okolností
- N_PE Relay ON
- N-PE je relé je sepnuté v případě Off-grid modu a rozepne se při ostatních stavech.
- N_PE Relay OFF (standardní nastavení)
- N-PE je relé je rozepnuté při všech stavech

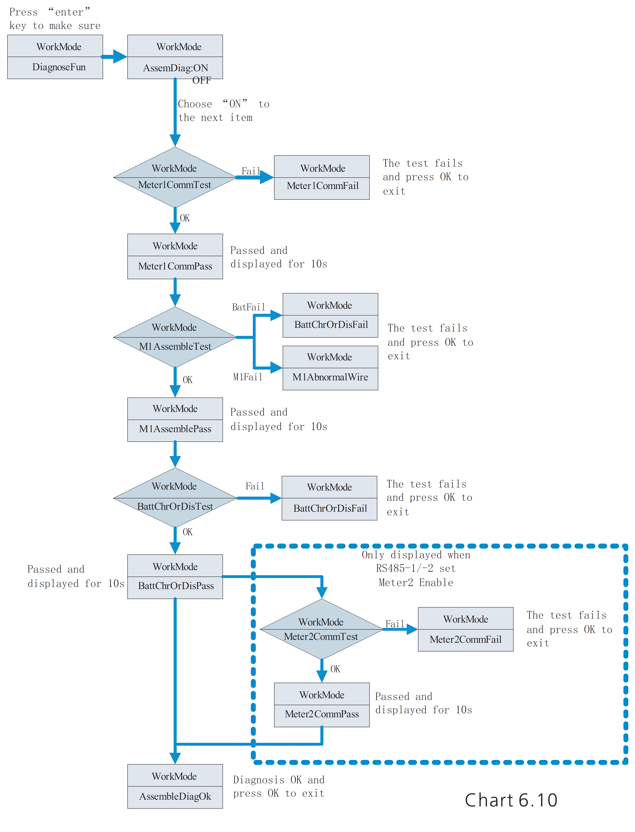

4. Test zapojení – DiagnoseFun (Selftest)
- Před spuštěním odpojit PV,EPS, veškerou zátěž v objektu. Zapnout pouze BAT a Grid(AC)
- Po každém úspěšném testu LCD zobrazí PASS a po cca 10 s spustí další test

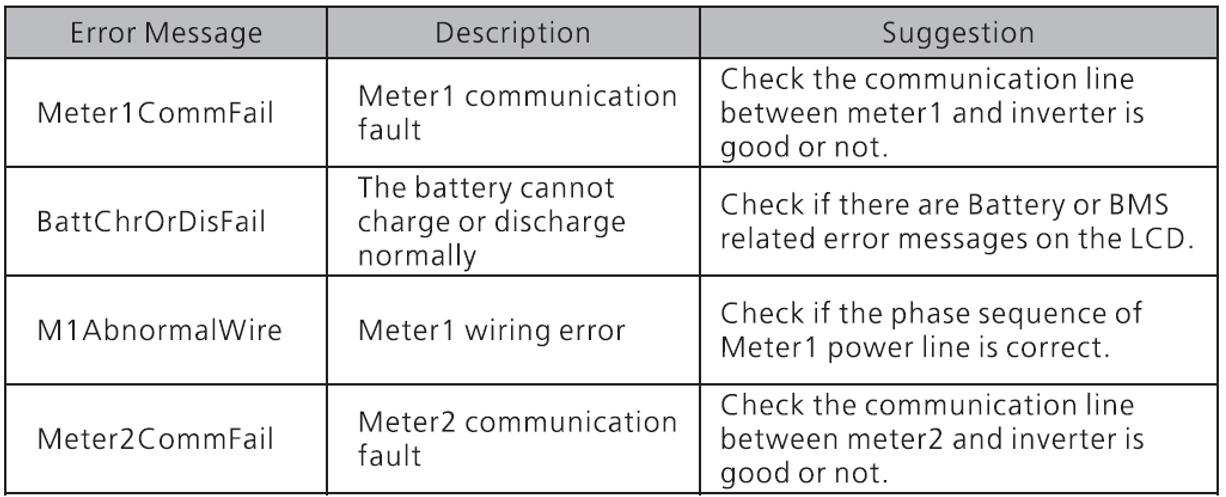

- Při chybovém stavu Fail je potřeba potvrdit tlačítkem OK
- Po ukončení všech testů je potřeba zmáčknout OK

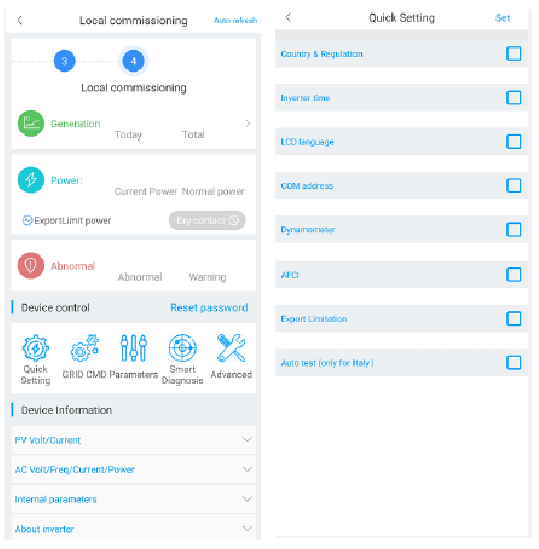

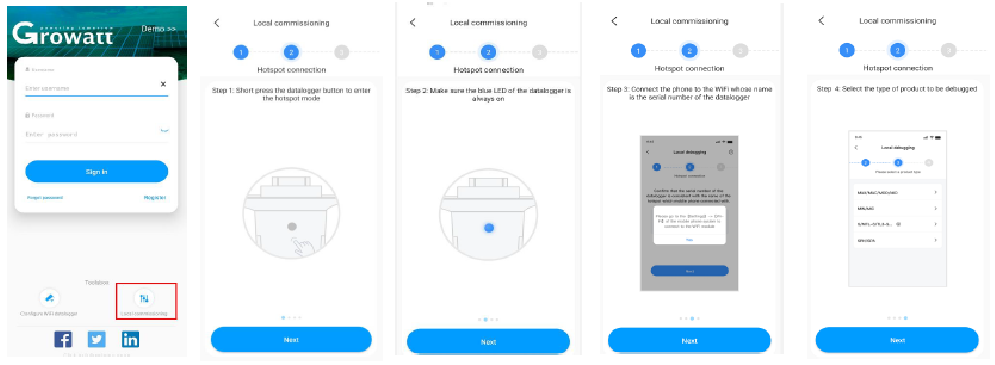

5. Lokální konfigurace střídače pomocí Shinephone APP
PROCES KONFIGURACE:
OVLÁDÁNÍ ZAŘÍZENÍ:
Poznámky:
1. Krátce stalčíme tlačítko na dataloggeru pro přepnutí WIFI-X do režimu HOTSPOT a lokální konfigurace
- Growatt SPH - INSTALACE - 6. Spouštění systému - Spuštění střídače SPH-UP a Baterie ARK - a) Spuštění a provozní stavy
- Growatt SPH - INSTALACE - 6. Spouštění systému - Spuštění střídače SPH-UP a Baterie ARK - c) Zapojení a nastavení dataloggeru/monitoringu
Více informací naleznete v manuálu a produktové dokumentaci.
