Tyto informace jsou součástí instalačního školení a souvisejících materiálů
Před samotným spuštěním možná uvítáte průvodce instalací:

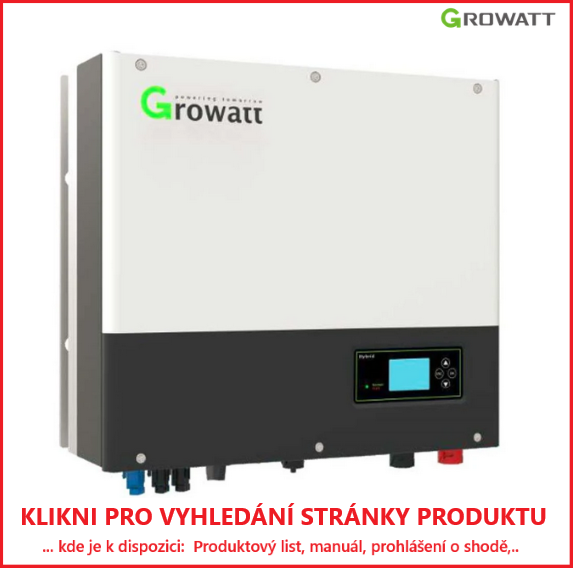

Growatt střídač SPH - Instalační GUIDE

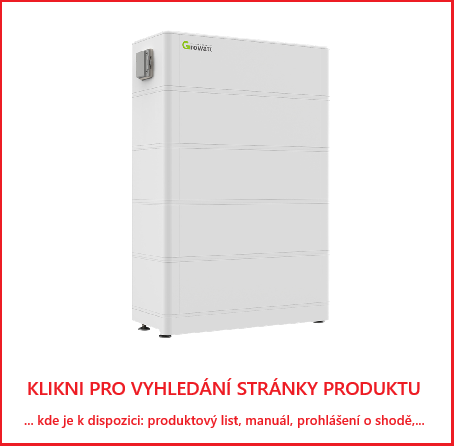

Growatt baterie ARK - Instalační GUIDE
Spuštění střídače Growatt SPH-UP a Baterie ARK:
1. Připojte vodiče FV panelů
2. Připojte vodiče AC vstupů (GRID,UPS)
3. Připojte vodiče baterie
4. Zapněte jako první AC vstup
5. Zapněte baterii ARK
6. Naposledy zapínáme FV panely (DC
vypínač na střídači)
V případě spouštění za nízkého osvitu (sníh, vycházející nebo zapadající slunce) připojit FV panely až po přifázování střídače na síť.
Poznámka: Zapínejte až poté, co máte zapojenu jak stranu střídače, tak stranu rozvaděče

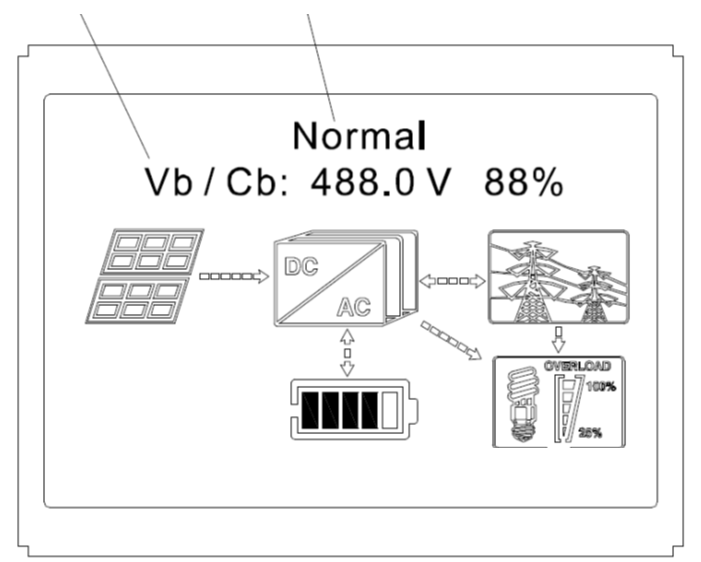

Pokud je všechno v pořádku, na displeji střídače svítí stav NORMAL a LED kontrolka displeje svítí zeleně.
Provozní stavy:
a) NORMAL mode (normální stavy)
• Online mode – LOAD First, BATTERY First, GRID First
• Back up mode – v případě ztráty AC napájení (výstup se může vypnout)
b) FAULT mode (chybové stavy)

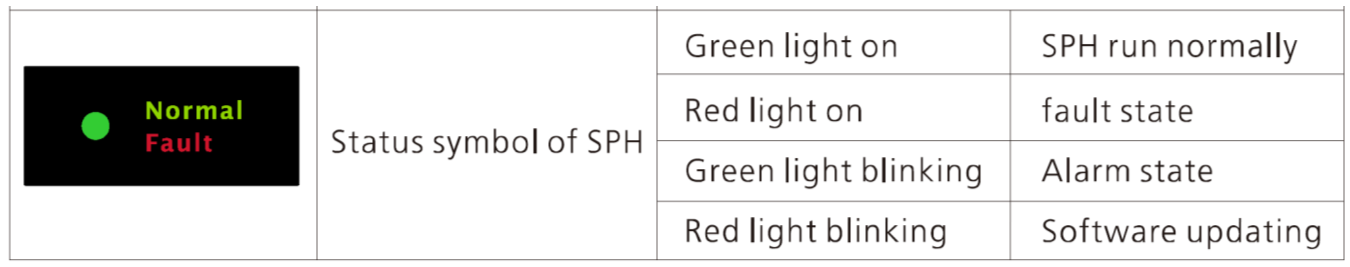

• V případě, že inteligentní ochrana vyhodnotí chybu – zobrazí chybový kód na displeji a dle závažnosti chyby střídač buď vyrábí s error hlášením (zelená LED kontrolka bliká) nebo přejde do FAULT stavu a nevyrábí (červená LED svítí)
c) Programming mode
• Při update Firmwaru
d) CHECKING mode
• Před přechodem do normální stavu střídač kontroluje svůj stav a stav vstupů.
• Pokud je vše v pořádku přechází do Normal Mode
e) STANDBY mode
• Pokud nemá systém žádné chyby při nedefinovaných podmínkách
f) SHUTDOWN mode
• Při odpojení veškerých napájení AC, DC PV a Baterie
Více informací naleznete v manuálu a produktové dokumentaci.
