Tyto informace jsou součástí instalačního školení a souvisejících materiálů
Beznapěťový kontakt slouží ke komunikaci s externími zařízeními (např. s ohřívačem teplé vody s dálkovým spouštěním).
- Např. pro ovládání externího ohřívače vody
- Případně pro dobití olověné baterie pomocí
diesel-generátoru - Výstup 12 V, zátěž méně než 200 mA (pro
ovládací relé připojeného zařízení)

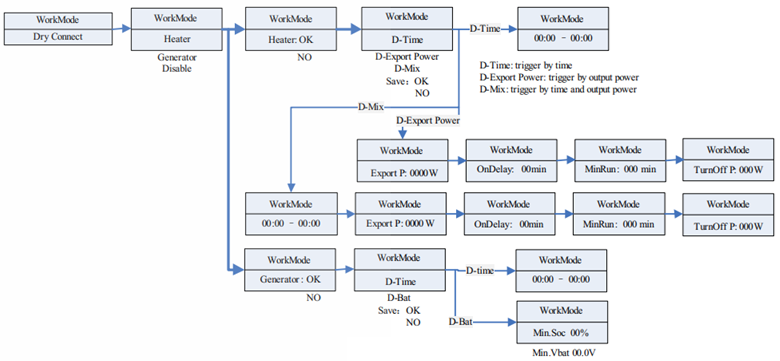

V nastavení Dry Connect můžete po stisknutí klávesy Enter řídit pracovní dobu externích ohřívačů vody, dieselových generátorů a dalších zařízení nastavením jednotky SPH:
D-Bat / Min.Soc 00%
- Jedná se o stav vypnutí. Když SOC baterie klesne pod nastavenou hodnotu SOC (např. 30 %), vypne se dry kontakt.
- Co se týče podmínky Switch ON, ta bude nastavena různými položkami. Záleží na typu měniče a funkci M3. Většina střídačů bude mít jako podmínku zapnutí exportní výkon nebo čas.
Poznámka:
Položka nastavení D-Bat ve volbě generátoru zobrazí různé parametry podle typu připojené baterie. Min. SOC se zobrazí, když je lithiová baterie připojena a Min. VBat, když je připojena olověná baterie.

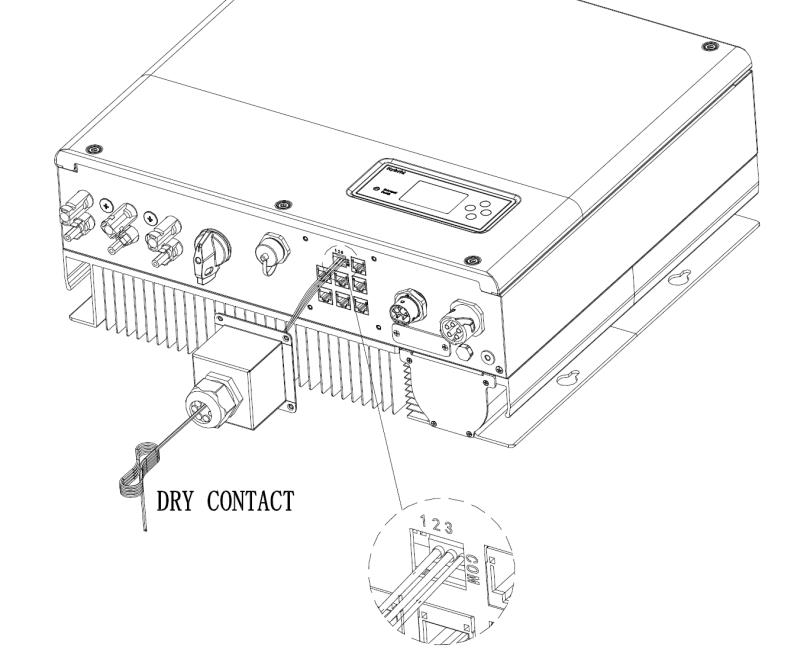

Připojení beznapěťového kontaktu
Postup zapojení je následující:
Krok 1: Odšroubujte otočnou matici z kabelové průchodky.
Krok 2: Navlékněte otočnou matici na kabel.
Krok 3: Stiskem vyjměte opěrné pouzdro kabelu z kabelové průchodky.
Krok 4: Vyjměte plnicí zátku z opěrného pouzdra kabelu.

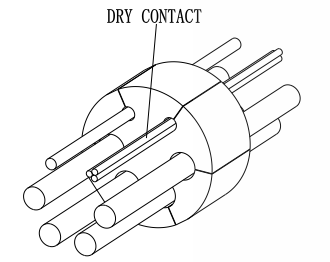

Krok 5: Síťový kabel veďte otvorem v opěrném pouzdru kabelu.
Krok 6: Provlékněte síťový kabel kabelovou průchodkou.
Krok 7: Provlékněte kabely do připojovací svorky invertoru, poté svorku zakrimpujte
pomocí příslušného nářadí a ujistěte se, že jsou kabely pevně uchyceny.
Krok 8: Pokud není třeba instalovat žádné další kabely, zajistěte vodotěsný kryt
k invertoru pomocí šroubů.
Krok 9: Našroubujte otočnou matici na vodotěsný kryt.
Více informací naleznete v manuálu a produktové dokumentaci.
