Tyto informace jsou součástí instalačního školení a souvisejících materiálů

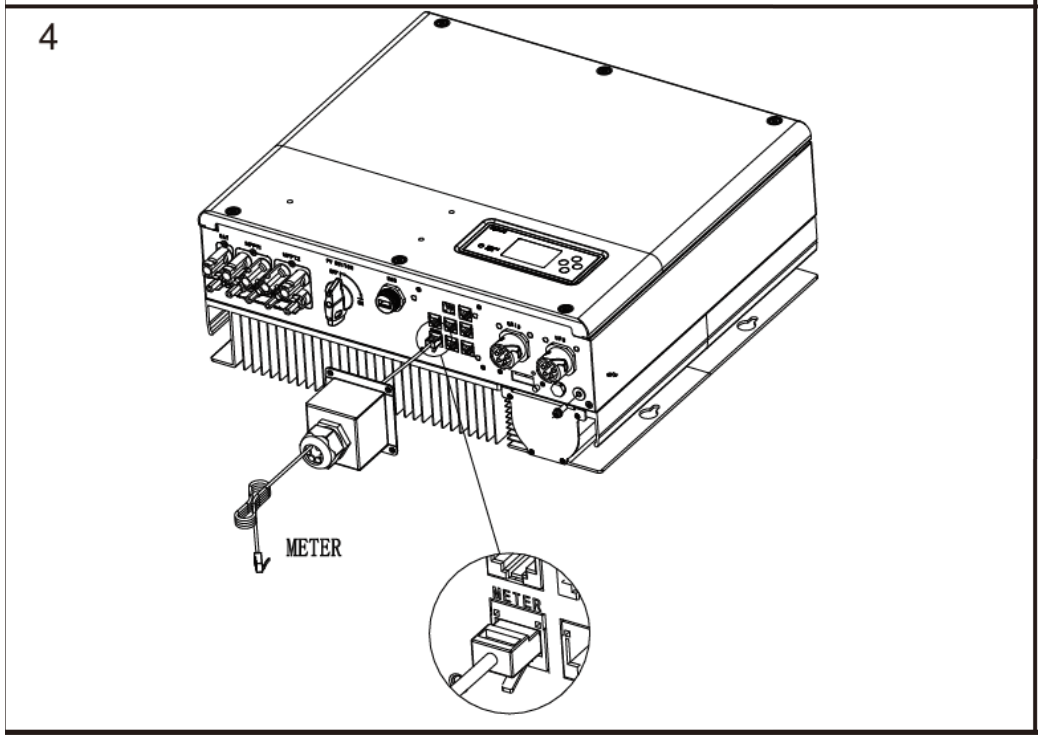

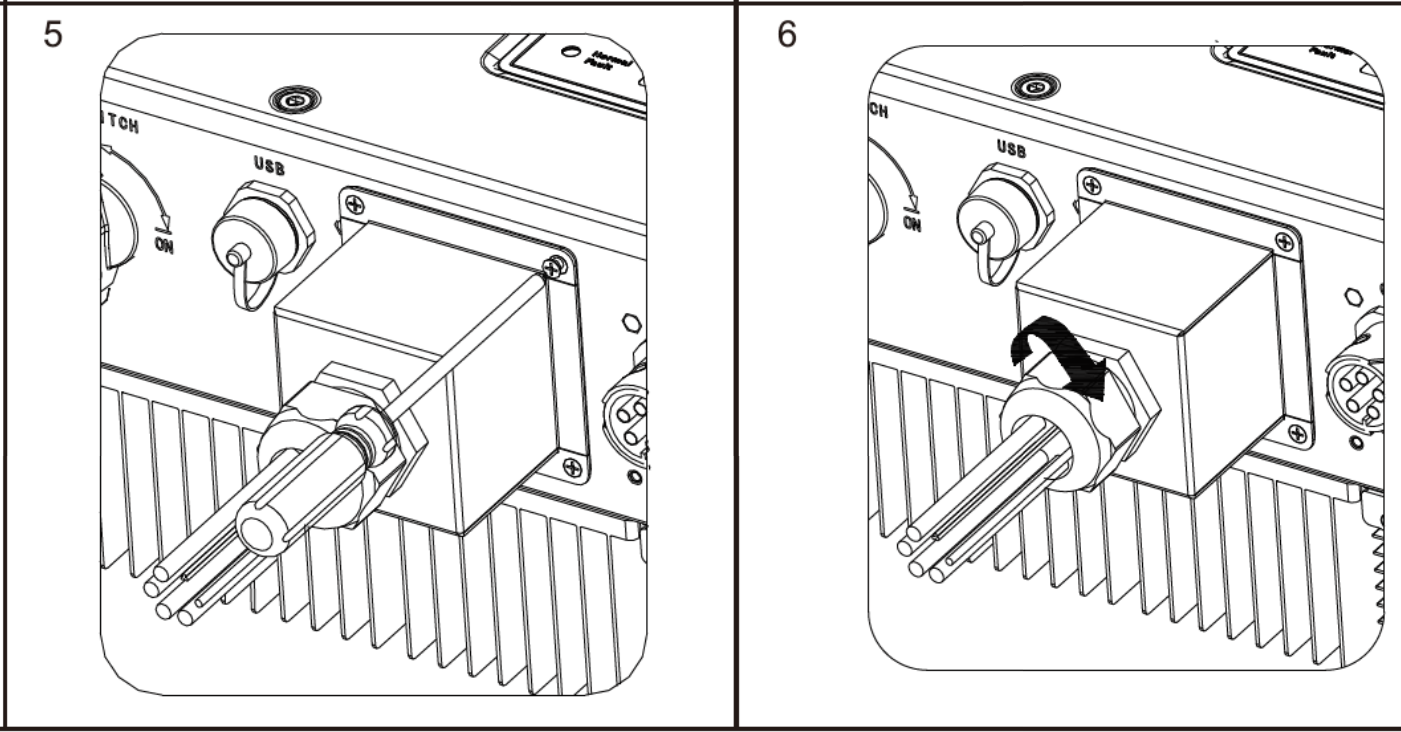

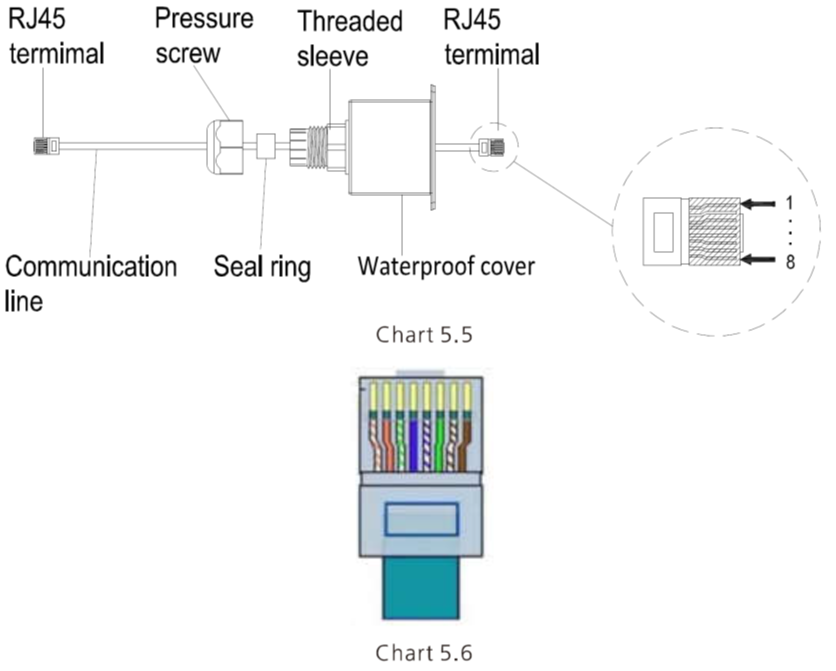

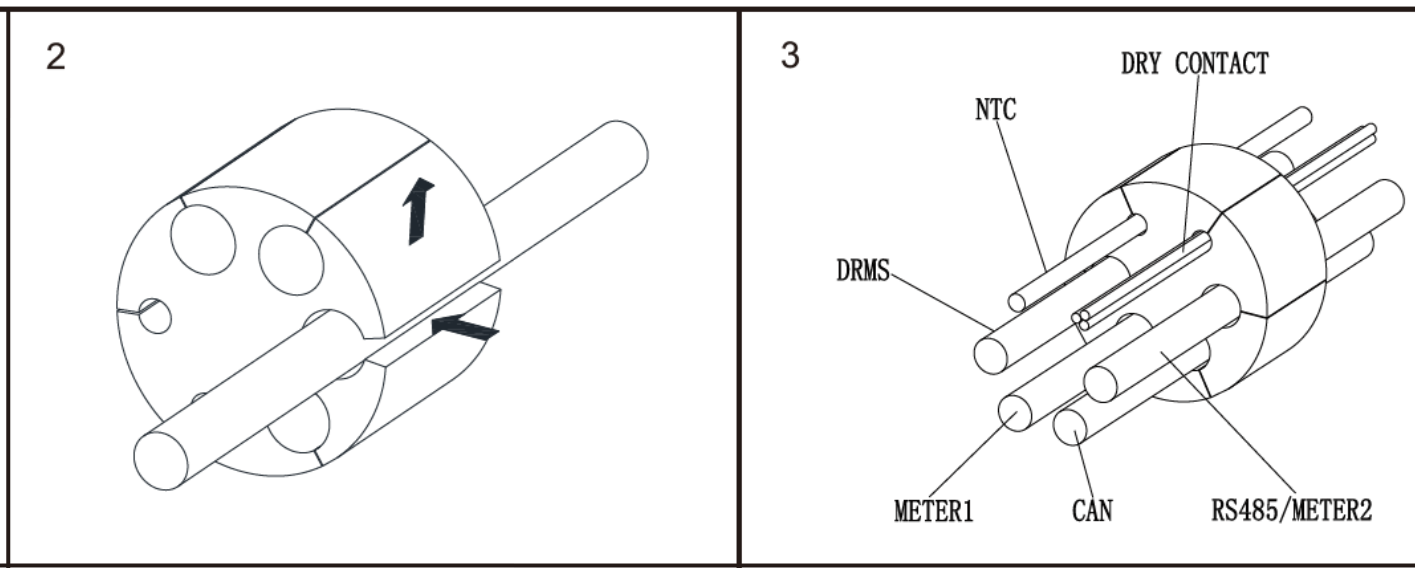

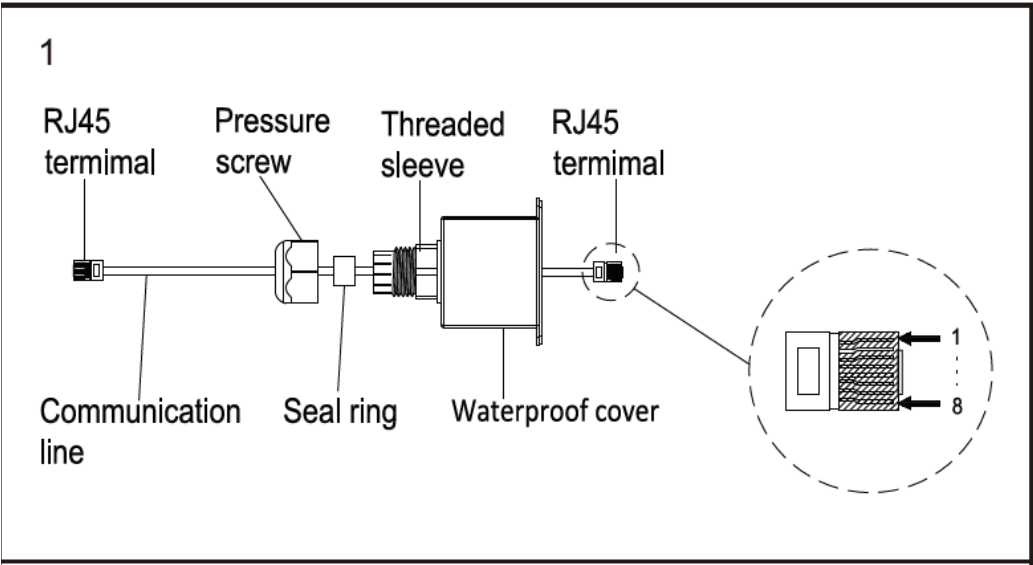

• Komunikace z Energy Meter na METER vstup na střídači
• Součástí balení střídače je 15 m kabel pro zapojení
Energy meteru

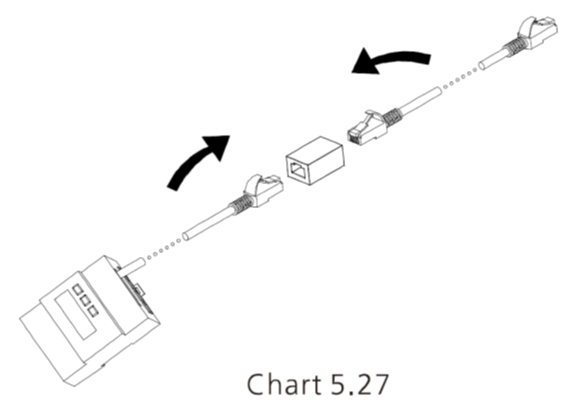

• Pokud je potřeba delší vzdálenosti (MAX 25 m), je
potřeba použít přibalenou spojku RJ45 nebo použít
vlastní FTP CAT5/6 4x2x0,5 mm2

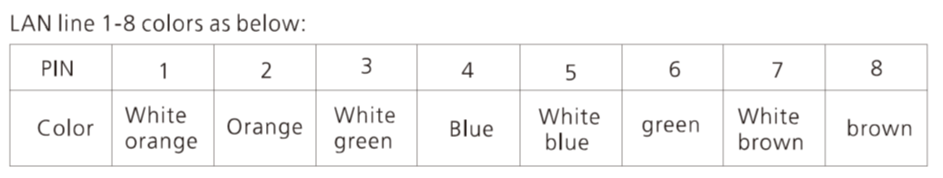

• RS485A –Modro-bílý vodič 5
• RS485B –Oranžovo–bílý vodič 1

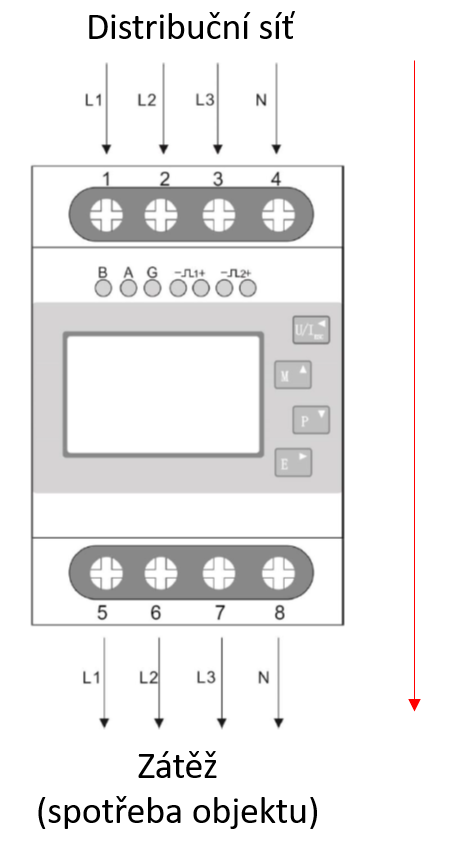

ELEKTROMĚR - EASTRON
- ENERGY METER
- EASTRON SDM630 s Growatt firmware
- Nelze použít jiný než dodaný od společnosti Growatt!!
- Nastavení (z výroby)
- Password - defautlně: 1000
- Addr 002
- Baud Rate 9,6k
- Technické parametry
- Třída přesnosti 1
- Nominální/Maximální proud 10-100A
- Vlastní potřeba pod 2W
- Rozměry 72 x 94,5 x 65 mm

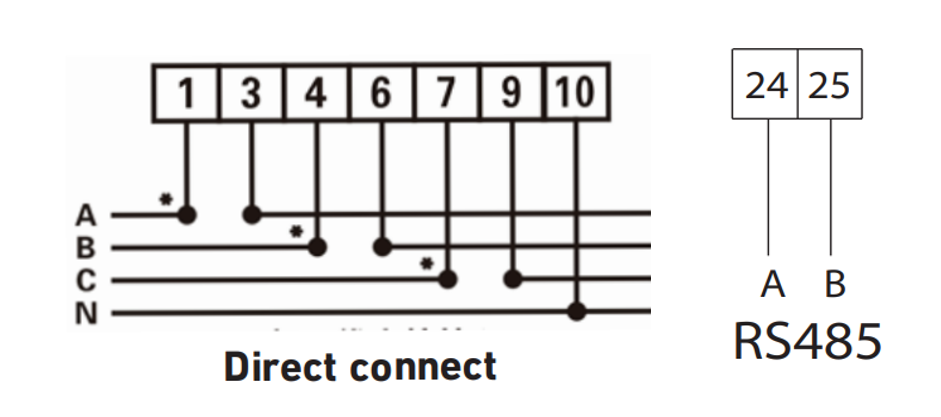

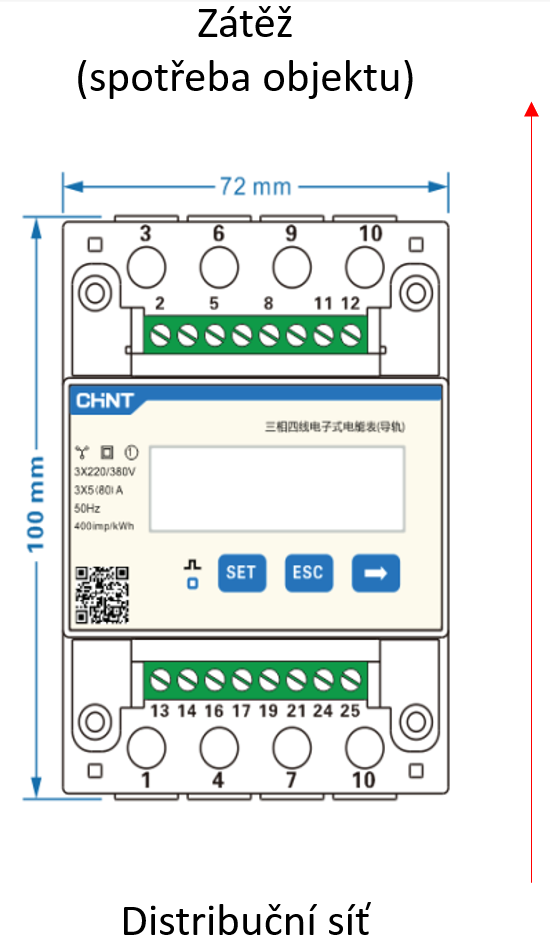

ALTERNATIVNÍ ELEKTROMĚR - CHINT
- Technické parametry
- Třída přesnosti 0.5
- Nominální/Maximální proud 6-80A
- Rozměry 72 x 100 x 65,5 mm
- Z výroby default Address 004
- Kód do nastavení: 701
Více informací naleznete v manuálu a produktové dokumentaci.
