Tyto informace jsou součástí instalačního školení a souvisejících materiálů

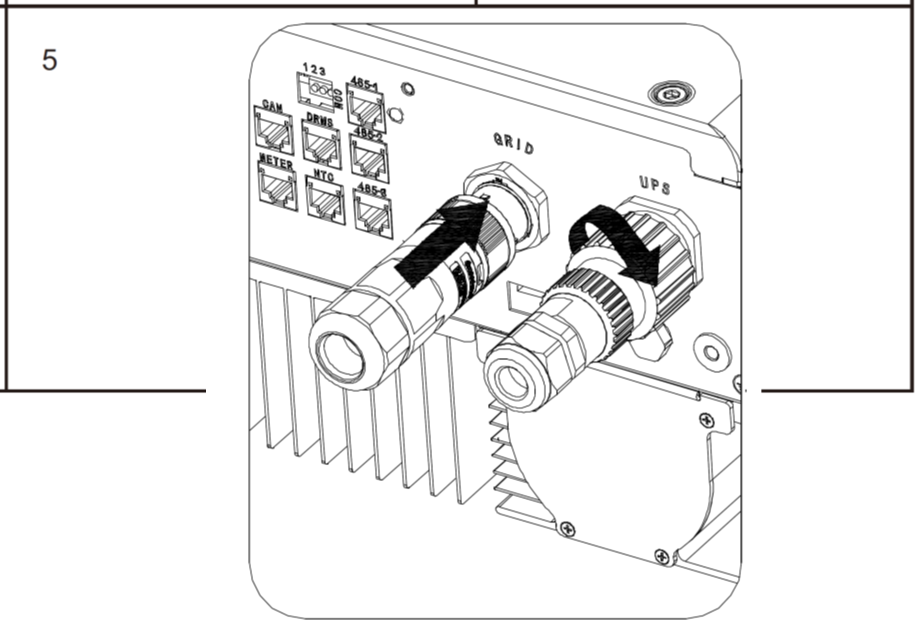

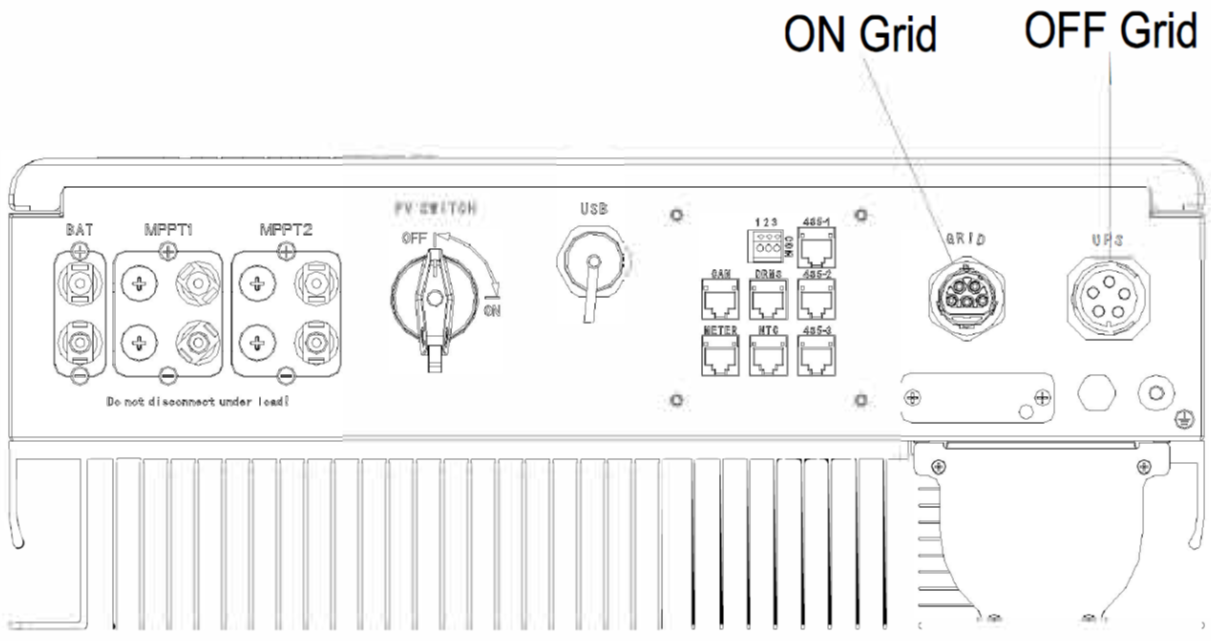

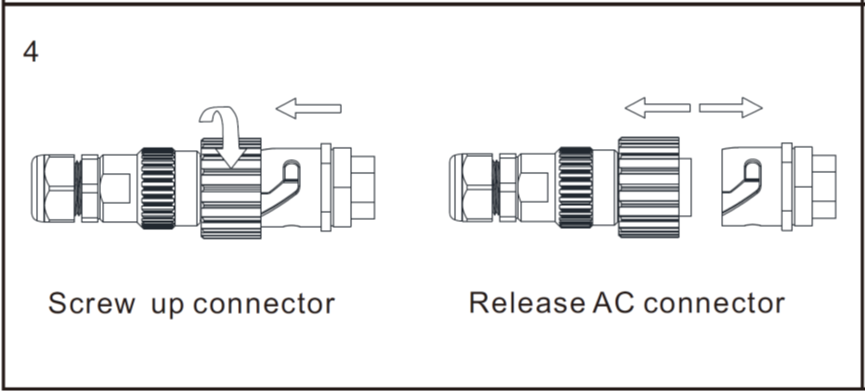

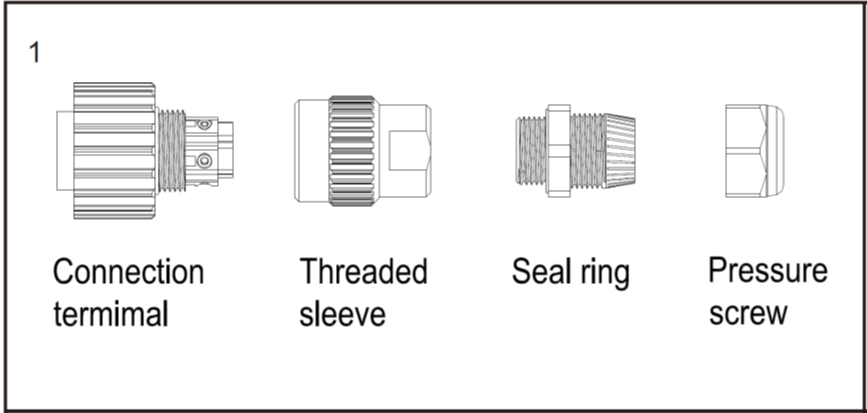

ON Grid a OFF Grid konektory jsou nezaměnitelné.
- Konektor AC-Grid – černá barva
- Konektor UPS – červená barva
- Doporučený průřez vodiče: 2-6 mm2
- Např. CGSG 5Gx4mm²

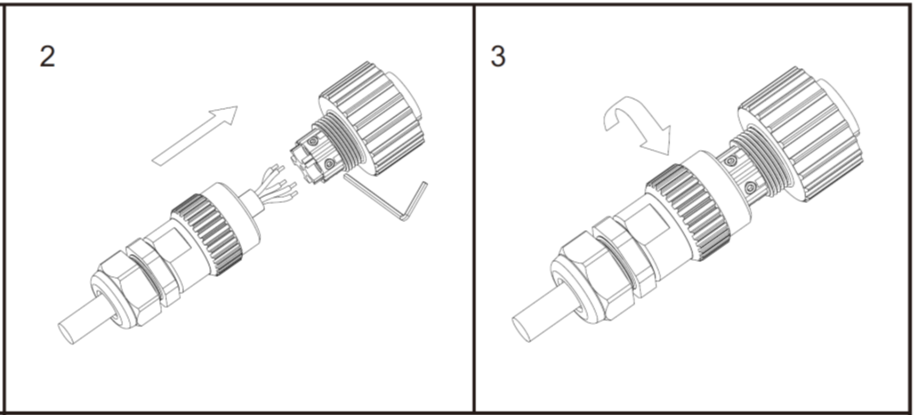

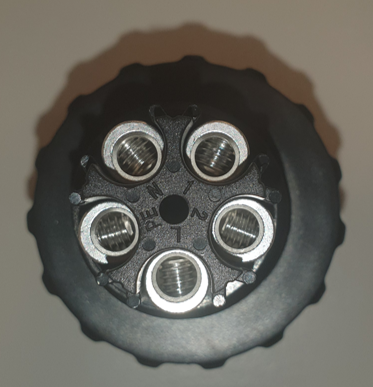

- Označení a zapojení svorek:
- N – nulový vodič
- PE – ochranný vodič
- 1 – L1
- 2 – L2
- L – L3
Poznámka: Nutné dodržet sled fází na elektroměru i na střídači a PRAVOTOČIVOST pole.
Více informací naleznete v manuálu a produktové dokumentaci.
