- AEG AS-BAC1-4/HV pararel box je zařízení, které umožnuje paralelně připojit dvě a více AEG baterií
- Následující návod se věnuje zapojení 2-4 baterií, v případě zapojení více než 4 baterií AEG, je zapotřebí nás konktaktovat na emailové adrese - podpora@solsol.cz, nebo pomocí webového formuláře na našem helpdesku, rádi s vámi situaci probereme a poradíme vám, jak správně zapojení čtyř a více baterií provést a jak jednotlivá zařízení nakonfigurovat.
- Vždy je možné paralelně spojovat pouze stejné typy baterií, tedy:
-
- AEG AS-BBH-10000/HV (10 kWh)
- AEG AS-BBH-15000/HV (15 kWh)
- Kombinace těchto dvou baterií není možná z důvodu, že se liší jejich celkové napětí, v případě zapojení kombinace těchto dvou různých typů baterií by došlo k nenavratnému poškození celého systému
-

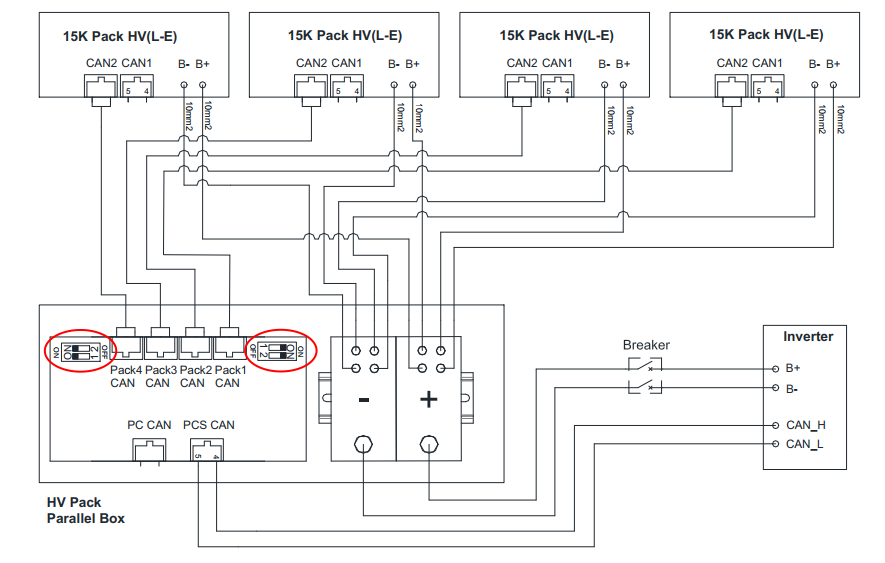

1. Schéma zapojení
Na obrázku níže je zobrazeno schéma zapojení parallel boxu pro případ využití 2-4 baterií AEG:

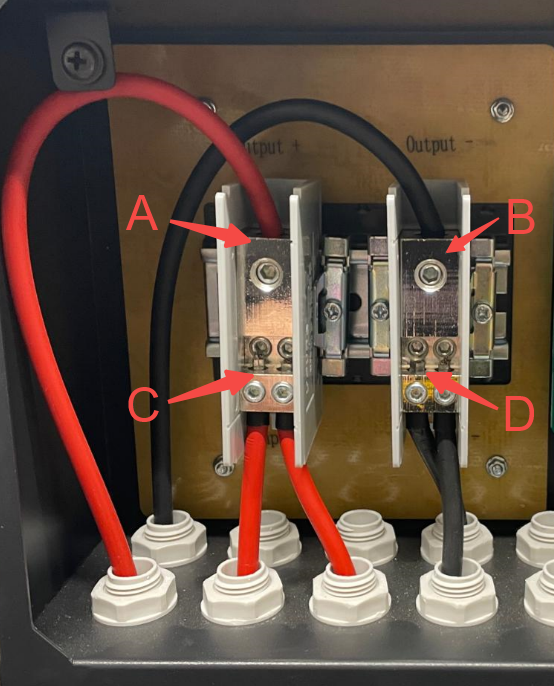

2. Zapojení DC strany parallel boxu
- Vrchní dvě svorky, označené A ( svorka OUTPUT + ) a B ( svorka OUTPUT - ) jsou určené, pro připojení ke střídači
- Spodní svorky označené C ( svorka INTPUT + ) a D ( svorka INTPUT - ) jsou určeny pro připojení jednotlivých baterií

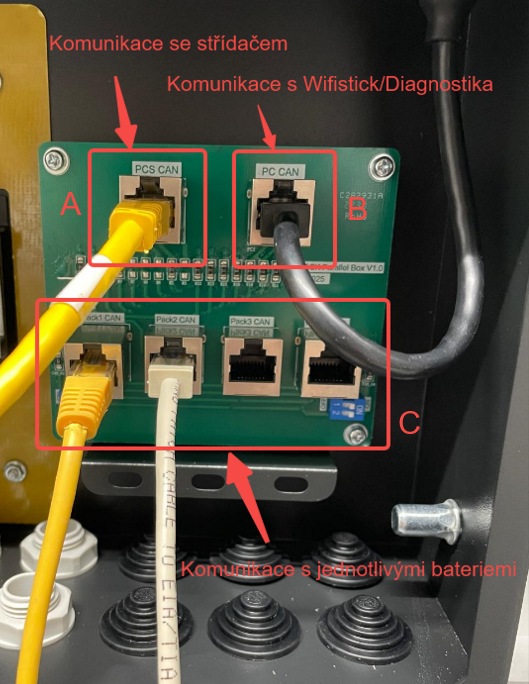

3. Zapojení Komunikačních protů ze strany parallel boxu
- Pro připojení jednotlivých komunikačních vodičů doporučujeme použití klasických UTP kabelů, které mají obsazené všechny piny
- A - Komunikační port s ozančením A se využívá pro připojení komunikace se střídačem
- B - Komunikační port s označením B se využívá pro připojení Wifisticku (komunikuje se servery (přenos dat)) a nebo v případě servisu pro připojení diagnostiky
- C - Komunikčaní porty s označením C se využívají pro připojení jednotlivých komunikačních vodičů z jednotlivých baterií (v baterie se komunikčaní kabel připojuje do portu COM2)

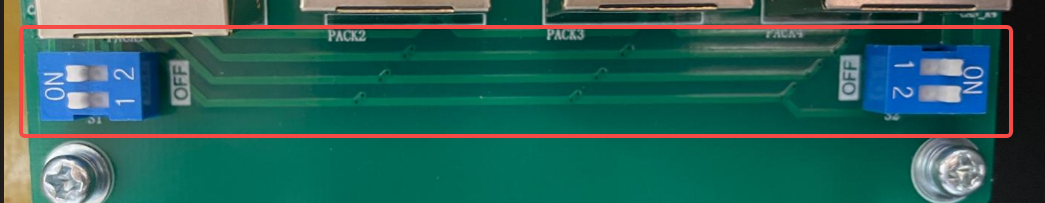

4. Poloha přepínačů na CAN board
- V případě zapojení 2-4 baterií AEG musí být všechny přepínače v poloze ON viz obrázek níže:

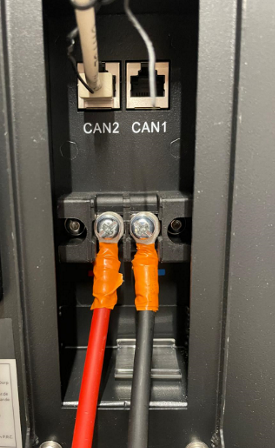

5. Zapojení baterie
- V případě baterie se zapojují jenotlivé vodiče do svorek pro ně určených
- +
- -
- COM2 - pro komunikaci s parallel boxem

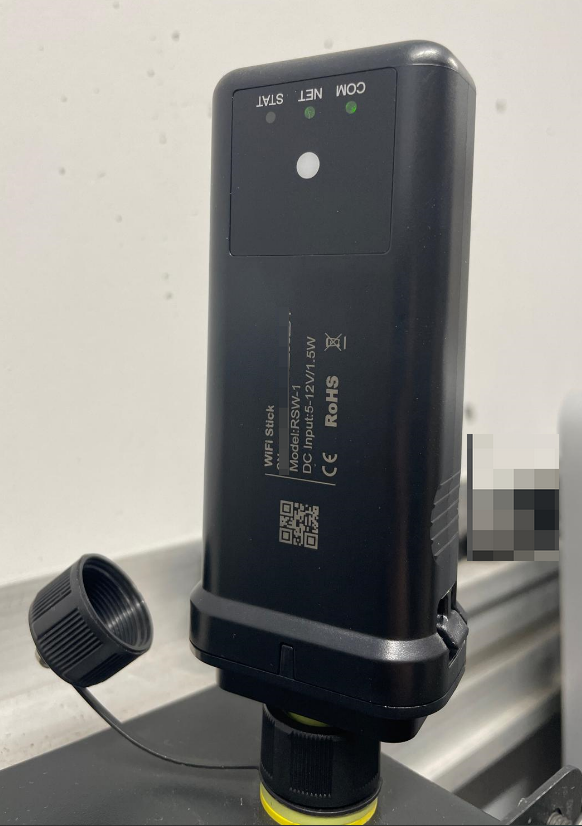

6. Zapojení Wifisticku
- Wifistick se připojuje do portu, v pravém horním rohu parallel boxu, který je pro něj určený
- Konfigurace probíhá stejně jako v přípdadě zapojení jedné baterie
7. Zapnutí systému
- Celé zapnutí systému se odvíjí od spouštějící sekvence střídače, v příadadě střídače

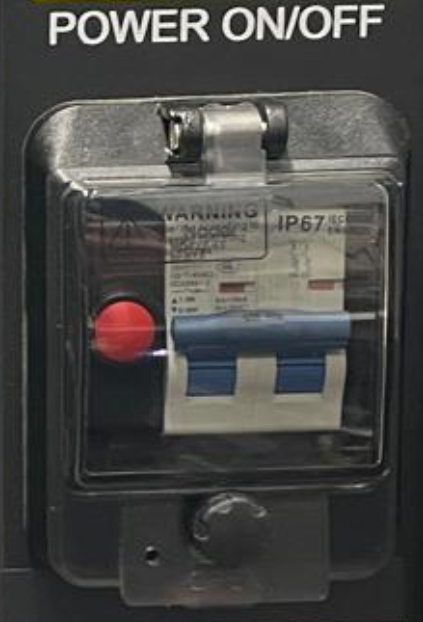

- Pro zapnutí systému baterií a parallel boxu stačí pouze nahodit jističe jednotlivých baterií, které se nacházejí pod krytem na jejich pavé straně

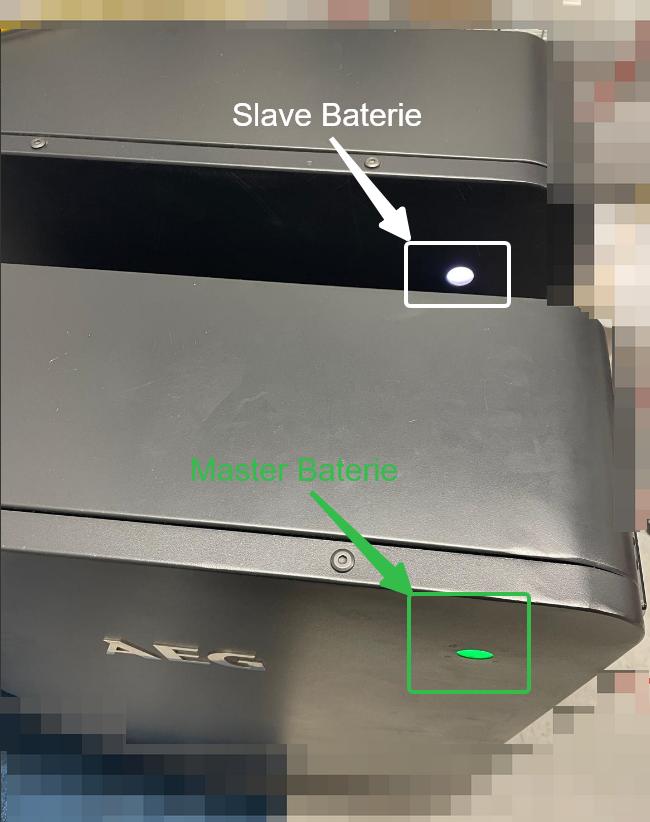

8. LED indikátory na jednotlivých bateriích
- Po zapnutí celého systému, si parallel box společně s bateriemi určí, která z připojených baterií bude plnit roli Master, zbývající budou v pozici Slave
- Zelená - Zeleně svítíci LED na baterii indikuje, že se jedná o baterii, která pracuje jako Master
- Bíla - Bíle svíticí LED na baterii indikuje že dané baterie fungují jako Slave
